Jak nośność podłogi determinuje układ regałów
Przed wyborem jakiegokolwiek systemu regałów należy ocenić nośność konstrukcyjną podłogi magazynu — nie tylko odnotować ją, ale wykorzystać ją jako aktywne ograniczenie w projekcie systemu. Większość standardowych przemysłowych posadzek betonowych wytrzymuje obciążenie od 3000 do 6000 kg na metr kwadratowy, ale liczba ta rzadko jest jednakowa na całej płycie. Obszary w pobliżu złącz dylatacyjnych, kanałów drenażowych lub starszych napraw mogą mieć znacznie zmniejszoną pojemność. Ignorowanie tych różnic prowadzi do nierównomiernego osiadania, przechylania się regału i – w najgorszych przypadkach – katastrofalnego zawalenia się.
Najważniejszym obliczeniem jest przeliczenie całkowitego obciążenia w pełni obciążonej półki na obciążenia punktowe w każdym miejscu zakotwienia. Na przykład system regałów paletowych o podwójnej głębokości, przechowujący palety o masie 1500 kg na pięciu poziomach, koncentruje siły na zaledwie czterech powierzchniach płyt podstawowych. Jeżeli płyty podstawy są małe, a podłoga słaba, skoncentrowane ciśnienie na cm² może z łatwością przekroczyć bezpieczne limity, nawet jeśli „całkowite obciążenie podłogi” na papierze wydaje się prawidłowe. Rozkładanie płyt fundamentowych, stosowanie sejsmicznych kotew podłogowych lub instalowanie stalowych płyt rozkładających obciążenie pod słupkami to powszechne rozwiązania inżynieryjne, gdy wytrzymałość podłogi jest marginalna.
W Huijian nasz zespół inżynierów przeprowadza na miejscu badania podłóg w ramach każdego dużego projektu, traktując dane dotyczące pięter jako niepodlegające negocjacjom dane wejściowe, a nie refleksję. Zapobiega to kosztownym doposażeniom po instalacji.
Prawdziwe różnice między regałami selektywnymi, wjezdnymi i regałami wahadłowymi
Te trzy typy regałów są często łączone, ale reprezentują zasadniczo różne filozofie dostępu do zapasów i odpowiadają bardzo różnym modelom operacyjnym.
| Wpisz | Tryb dostępu | Wykorzystanie przestrzeni | Najlepsze dla | Ograniczenie klucza |
| Selektywne regały paletowe | Bezpośredni dostęp do każdej palety | ~40–50% | Wysoka różnorodność SKU, częste wybieranie | Niska gęstość przechowywania |
| Regały wjazdowe | LIFO — wózek widłowy wjeżdża na pasy | ~75–85% | Magazynowanie zbiorcze, niska liczba SKU, stabilne zapasy | Brak indywidualnego dostępu do palet; FIFO wymaga przejazdu |
| Regały wahadłowe | Półautomatyczny FIFO lub LIFO za pośrednictwem zmotoryzowanego wahadłowca | ~85–90% | Chłodnia, masowe operacje na tym samym SKU | Wyższe koszty początkowe; zależy od akumulatora/konserwacji wahadłowca |
Ukrytą słabością regałów wjezdnych jest dyscyplina na torze: gdy wózki widłowe nieznacznie przestawiają się podczas wjazdu, uszkodzenia pionowe szybko się kumulują. Regały wahadłowe eliminują ten problem, całkowicie usuwając wózek widłowy z toru — wózek z napędem silnikowym obsługuje cały ruch wewnętrzny, drastycznie zmniejszając ryzyko uszkodzeń regałów. W przypadku operacji przechowywania w chłodniach, gdzie koszty pracy i czas otwarcia drzwi są krytyczne, systemy wahadłowe zwracają się zazwyczaj w ciągu dwóch do trzech lat, pomimo wyższych inwestycji początkowych.
Dlaczego odstępy między kolumnami na antresoli wpływają na więcej niż tylko wysokość nadproża
Systemy podłóg na antresoli w magazynach są często oceniane przede wszystkim pod kątem nośności i wysokości nadproża, ale rozstaw siatek kolumn ma mniej oczywisty, ale głęboki wpływ na elastyczność operacyjną. Węższe siatki słupów (np. 2 m × 2 m) pozwalają na użycie lżejszej stali konstrukcyjnej i niższych kosztów, ale fragmentują plan piętra poniżej, tworząc przeszkody dla wózków widłowych, trasowania przenośników i przyszłej rekonfiguracji. Szersze ruszty (np. 6 m × 6 m) wymagają cięższych belek i wyższych kosztów stali, ale zapewniają otwarte, pozbawione przeszkód strefy pod antresolą, które mogą pomieścić korytarze z pełnymi paletami.
Decyzja nie ma charakteru czysto strukturalnego — musi być zintegrowana z planem przepływu materiałów. Jeśli przestrzeń pod antresolą będzie pomieścić sprzęt automatyki lub regały z szerokimi korytarzami, zaprojektowanie od początku siatki słupów o długości 4 m lub szerszej pozwoli uniknąć późniejszych kosztownych modyfikacji konstrukcyjnych. Materiał tarasu również ma znaczenie: stalowa krata umożliwia przepływ światła i powietrza, ale może upuścić małe przedmioty; Deski tarasowe z płyt wiórowych wiązanych żywicą tworzą solidną powierzchnię przenoszącą obciążenia, ale w wilgotnym środowisku wymagają większej uwagi na temat wilgoci.
Klasyfikacja stref sejsmicznych i jej praktyczny wpływ na specyfikację szafy
Chińska norma krajowa GB 50011 dzieli regiony na strefy intensywności sejsmicznej od VI do IX, a regały magazynowe w strefach VII i wyższych muszą spełniać określone wymagania dotyczące stężeń, kotew i materiałów, które znacząco różnią się od standardowych specyfikacji. Wielu nabywców spoza regionów narażonych na trzęsienia ziemi nie docenia tego, ale obiekty w niektórych częściach Yunnan, Syczuan, Xinjiang i w strefach przybrzeżnych są narażone na prawdziwe ryzyko sejsmiczne, które wymaga rozwiązań inżynieryjnych.
W praktyce zgodność sejsmiczna zmienia konstrukcję regałów na kilka sposobów:
- Ramy pionowe wymagają dodatkowych usztywnień ukośnych, co zwiększa ciężar ramy i zmniejsza szerokość dostępną dla belek nośnych na niższych poziomach.
- Kotwy podstawowe muszą być osadzone na certyfikowanej głębokości w betonie o określonej minimalnej wytrzymałości na ściskanie – w większości stref dopuszczalne są kotwy chemiczne montowane później, ale należy je poddać próbie rozciągania przy zweryfikowanych obciążeniach.
- Powyżej pewnych wysokości obowiązkowe stają się elementy dystansowe i usztywnienia łączące sąsiednie rzędy, które rozkładają obciążenia boczne w całym systemie regałów, a nie koncentrują je w poszczególnych punktach kotwiczenia.
- Maksymalny dopuszczalny stosunek wysokości do głębokości systemu regałów jest zmniejszony, co może wymagać szerszych ram podstawy lub niższych wysokości składowania w ekstremalnych strefach sejsmicznych.
Określanie regałów zgodnie ze standardowymi (niesejsmicznymi) tolerancjami w obszarze Strefy VIII wiąże się nie tylko z ryzykiem braku zgodności, ale także ryzykiem odpowiedzialności. Nasz inteligentne rozwiązania w zakresie regałów magazynowych są projektowane z wykorzystaniem danych dotyczących stref sejsmicznych zintegrowanych na etapie projektowania, a nie dodanych po fakcie jako pole wyboru.
Wybór gatunku stali: Q235 vs. Q345 i kiedy różnica ma znaczenie
Q235 i Q345 to dwie najpopularniejsze stale konstrukcyjne stosowane w chińskiej produkcji regałów magazynowych, a wybór między nimi jest często źle rozumiany. Granica plastyczności Q345 (345 MPa) jest o około 47% większa niż Q235 (235 MPa), co oznacza, że przy tym samym przekroju elementy Q345 przenoszą większe obciążenia. Jednakże istotnym pytaniem nie jest „co jest mocniejsze”, ale „co jest odpowiednie dla określonego obciążenia przy danej geometrii przekroju”.
W przypadku regałów selektywnych o standardowej wysokości (poniżej 6 m) przewożących normalne ładunki na paletach, walcowane na zimno sekcje Q235 o odpowiedniej grubości działają niezawodnie i zapewniają efektywność kosztową. Q345 zapewnia wyraźne korzyści w przypadku regałów wysokiego składowania o długości powyżej 8 m, mocno obciążonych systemów wjazdowych i elementów konstrukcyjnych antresoli, gdzie kontrola ugięcia pod długotrwałym obciążeniem staje się krytyczna. Stosowanie Q345 w celu zmniejszenia grubości przekroju przy zachowaniu nośności jest uzasadnionym podejściem inżynierskim, ale wymaga dokładnej weryfikacji, czy cieńszy przekrój nie pogarsza lokalnej odporności na wyboczenie w ściskanych słupach pionowych.
Kupujący oceniający oferty regałów powinni zażądać certyfikatu gatunku stali i grubości przekroju wraz z tabelą obciążenia, a nie tylko wartością udźwigu znamionowego. Odpowiednia może być wysoka wydajność znamionowa osiągnięta dzięki gatunkowi materiału; taki, jaki można osiągnąć dzięki niezweryfikowanym założeniom dotyczącym zachowania sekcji, nie jest.
Zrozumienie uszkodzeń stelaża: jak je sklasyfikować i kiedy wymienić
Uszkodzenia regałów spowodowane uderzeniami wózków widłowych są najczęstszą przyczyną awarii regałów magazynowych, jednak w wielu obiektach nie ma formalnej klasyfikacji uszkodzeń ani protokołu kontroli. Zarówno europejska norma EN 15635, jak i jej odpowiedniki w Chinach uznają podejście do oceny uszkodzeń oparte na ryzyku, które dzieli deformacje na trzy poziomy reagowania.
Zielony (dopuszczalny — monitor)
Drobne uszkodzenia powierzchni, ubytki farby lub bardzo małe wgniecenia, które nie wpływają na geometrię przekroju poprzecznego słupka. Nie jest wymagane zmniejszenie obciążenia, ale należy zarejestrować uszkodzenie i ponownie sprawdzić w następnym zaplanowanym cyklu.
Pomarańczowa (wymagana redukcja obciążenia — naprawa zaplanowana)
Widoczne odkształcenie pionowego pasa lub środnika, w tym wygięcie, skręcenie lub wgniecenie przekraczające określone granice (zwykle 3 mm ugięcie boczne na 1 m wysokości słupa). Pole należy rozładować lub zmniejszyć obciążenie do czasu wymiany uszkodzonego elementu. Na tym poziomie niedopuszczalne jest używanie zabezpieczenia stojaka lub osłony kolumny jako zamiennika.
Czerwony (natychmiastowy rozładunek i izolacja)
Pęknięcie, rozdarcie, silne wyboczenie lub jakiekolwiek uszkodzenie stref spawania. Zatokę należy natychmiast rozładować i zabezpieczyć, niezależnie od tego, jak szafa zachowuje się pod bieżącym obciążeniem. Regały mogą przenosić ładunki powyżej widocznej wydajności aż do momentu nagłego zawalenia się.
jako dostawcy regałów magazynowych dzięki własnym liniom produkcyjnym i możliwościom badawczo-rozwojowym jesteśmy w stanie dostarczyć certyfikowane zamienne słupki i belki, które są dopasowane wymiarowo do zainstalowanych systemów – praktyczna zaleta, gdy potrzebne są pilne naprawy bez całkowitej wymiany systemu.
Optymalizacja wysokości poziomów belek dla palet o różnych jednostkach SKU
Jedną z najczęściej pomijanych dźwigni wydajności w konfiguracji regałów magazynowych jest rozstaw belek — pionowy odstęp między poziomami belek. Wiele obiektów ustawia równomierny rozstaw belek we wszystkich przęsłach w oparciu o najwyższą paletę w magazynie, marnując znaczną przestrzeń pionową wszędzie tam, gdzie przechowywane są krótsze palety. Bardziej zdyscyplinowane podejście polega na podzieleniu magazynu na strefy odpowiadające wysokości produktu i odpowiedniej konfiguracji rozstawu belek.
Praktyczną metodą jest zbudowanie tabeli rozkładu wysokości palet na podstawie danych inwentarzowych i zidentyfikowanie trzech lub czterech dominujących zakresów wysokości. Następnie konfiguruje się zatoki przeznaczone dla każdego pasma z rozstawem wiązek dostosowanym do tego pasma oraz odstępem do obsługi wynoszącym 100–150 mm. Łączna odzyskana przestrzeń może być znaczna: w zatoce o wysokości 10 m przejście z jednolitego rozstawu 2000 mm (cztery poziomy belek) na rozstaw 1350 mm dla strefy towarów krótkich daje pięć poziomów belek — co oznacza wzrost liczby pozycji palet o 25% na tej samej powierzchni.

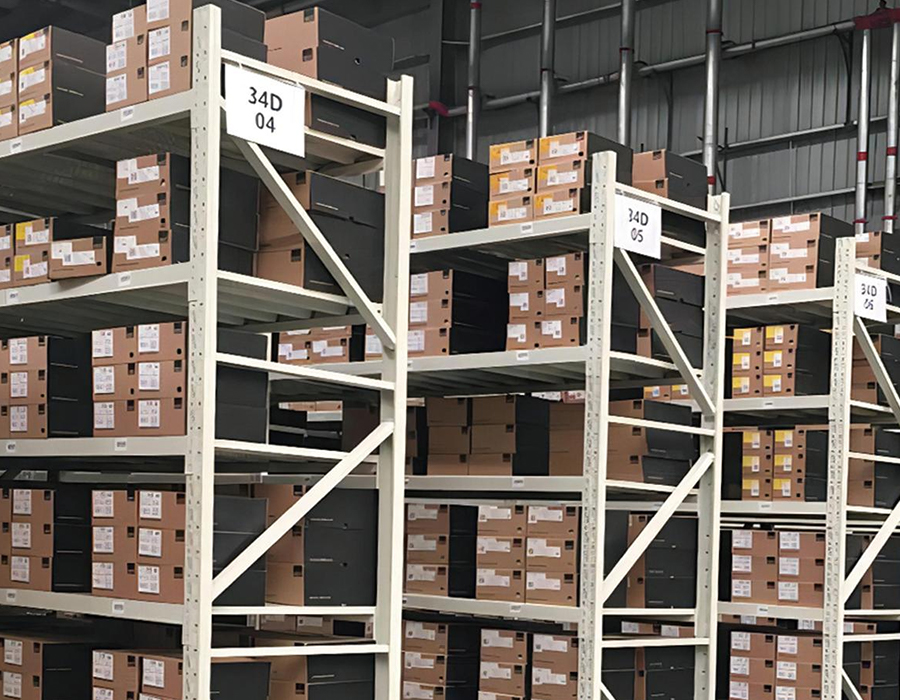

Ograniczenie jest funkcjonalne: strefy o różnej wysokości wymagają albo ścisłej dyscypliny w zakresie rozmieszczania magazynów, albo systemu zarządzania magazynem (WMS), który wymusza przypisywanie lokalizacji z uwzględnieniem wysokości. Bez tego krótkie palety nieuchronnie dryfują do zatok o dużym rozstawie, a przyrost wydajności wyparowuje. Regulacja belek jest prosta w standardowych regałach bezśrubowych — przemieszczanie belek trwa kilka minut — ale dyscyplina organizacyjna mająca na celu utrzymanie integralności strefy jest trudniejszym do utrzymania wymogiem.
Co właściwie oznacza „inteligentny” w nowoczesnych systemach regałów magazynowych
Termin „inteligentne rozwiązania w zakresie regałów magazynowych” jest szeroko stosowany w całej branży, ale leżące u jego podstaw technologie znacznie różnią się pod względem dojrzałości i wartości praktycznej. Warto rozróżnić warstwy inteligencji, które są obecnie sprawdzone komercyjnie, od tych, które w większości wdrożeń pozostają aspiracyjne.
- Monitorowanie obciążenia w oparciu o czujniki osadza tensometry lub ogniwa obciążnikowe w stojakach regałów lub połączeniach belek, dostarczając dane dotyczące masy w czasie rzeczywistym do centralnego systemu monitorowania. Jest to dojrzała technologia zapewniająca wyraźne korzyści w zakresie bezpieczeństwa i zarządzania zapasami — zdarzenia przeciążenia wyzwalają alerty przed osiągnięciem limitów strukturalnych.
- Zautomatyzowane systemy przechowywania i wyszukiwania (AS/RS) zintegrowane z regałami — w tym układnicami, systemami miniload i autonomicznymi robotami mobilnymi (AMR) działającymi w korytarzach regałowych — stanowią sprawdzoną, inteligentną infrastrukturę wymagającą wysokich nakładów inwestycyjnych. Są one odpowiednie dla środowisk o dużej przepustowości i przewidywalnych jednostek SKU, a nie dla ogólnego magazynowania.
- Weryfikacja lokalizacji za pomocą RFID i kodu kreskowego na poziomie regału zapewnia potwierdzenie pobrania i dokładność lokalizacji w czasie rzeczywistym w systemie WMS. Jest to niedrogie, szeroko stosowane rozwiązanie, a przy prawidłowej instalacji rzeczywiście poprawia dokładność inwentaryzacji.
- Konserwacja predykcyjna poprzez analizę drgań w pojazdach wahadłowych, dźwigach i systemach przenośników połączonych z infrastrukturą regałową to nowe zastosowanie – przydatne w zautomatyzowanych środowiskach o dużym obciążeniu, ale generujące więcej hałasu niż sygnału w magazynach obsługiwanych ręcznie.
W firmie Huijian nasza linia inteligentnych produktów do regałów jest opracowywana w naszym centrum badawczo-rozwojowym o powierzchni 1500 metrów kwadratowych i zaprojektowana tak, aby integrować się z rzeczywistymi systemami operacyjnymi, a nie w celu promowania etykiety. Celem jest zawsze dopasowanie odpowiedniego poziomu inteligencji do rzeczywistej przepustowości, profilu SKU i gotowości do automatyzacji operacji każdego klienta.
