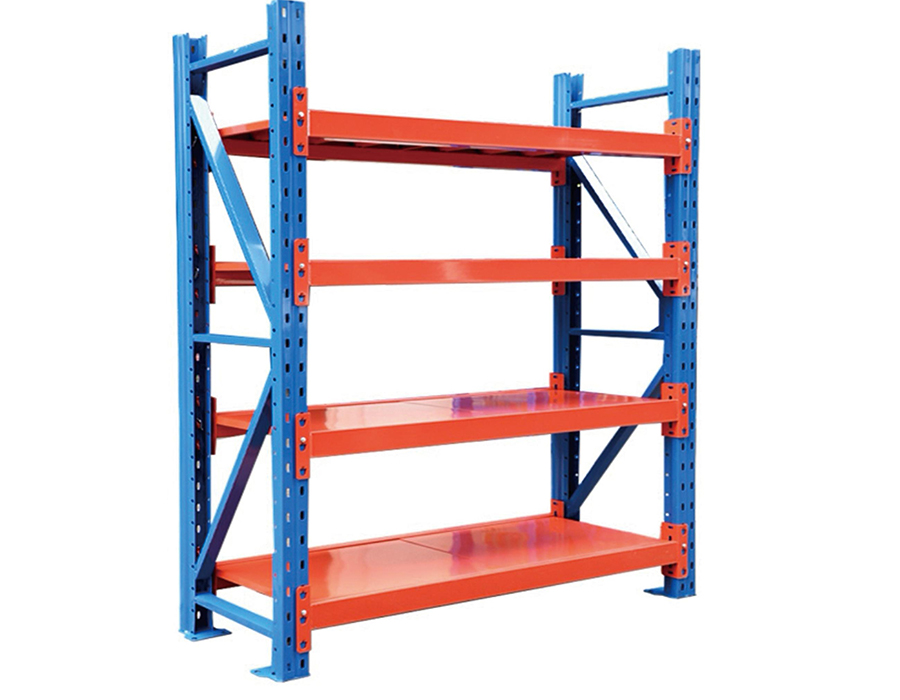

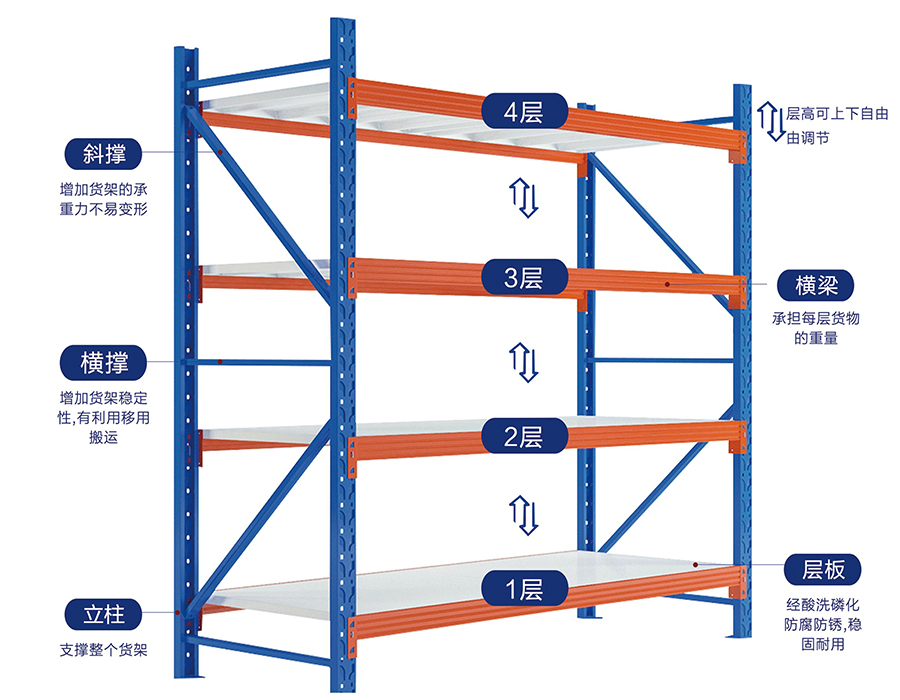

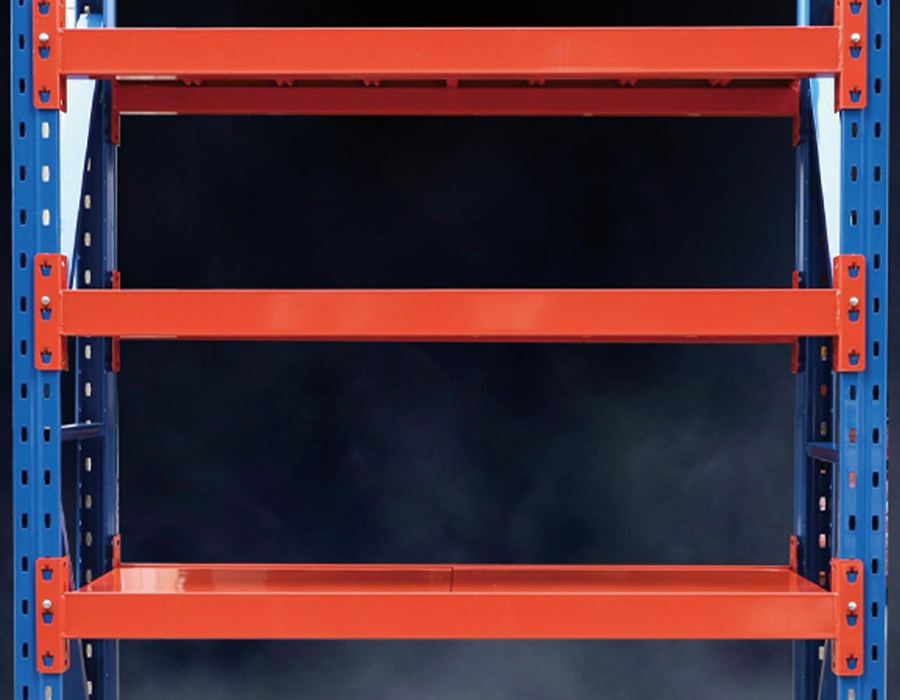

Regały bezśrubowe do średnich obciążeń (500-800 kg/warstwa)

Jak grubość stali i kształt profilu definiują wydajność regałów o średnich obciążeniach

Półki bezśrubowe do średnich obciążeń zajmuje wymagające pod względem konstrukcyjnym rozwiązanie — musi obsługiwać obciążenia na półkę zwykle w zakresie od 200 kg do 500 kg, zachowując jednocześnie opłacalność i możliwość rekonfiguracji. Dwie zmienne, które decydują o tym, czy jednostka faktycznie spełnia te parametry, to podstawowa grubość stali i geometria profilu belki walcowanej na zimno. Te dwa czynniki oddziałują na siebie: grubszy przekrój w płytkim profilu C będzie działał gorzej niż nieco cieńszy przekrój uformowany w profil o zamkniętej obudowie lub profilu kapeluszowym, ponieważ moment bezwładności przekroju poprzecznego – a nie masa surowca – reguluje wytrzymałość na zginanie.

W praktyce belki o średnich obciążeniach są najczęściej produkowane ze stali walcowanej na zimno o grubości 1,5 mm, 1,8 mm lub 2,0 mm. Skok z 1,5 mm do 2,0 mm zwiększa masę belki o około 33%, ale w połączeniu ze zoptymalizowanym profilem kapeluszowym nośność może poprawić się o 50–70% przy równoważnych rozpiętościach. Dlatego też dwa regały wycenione podobnie, ale o różnych specyfikacjach mogą działać zupełnie inaczej w terenie. W firmie Huijian nasze profile belek o średniej wytrzymałości są opracowywane w naszym wewnętrznym centrum badawczo-rozwojowym, aby zrównoważyć wydajność materiałową z wydajnością konstrukcyjną — rozróżnienie staje się oczywiste, gdy porówna się krzywe ugięcia, a nie tylko wartości obciążenia znamionowego.

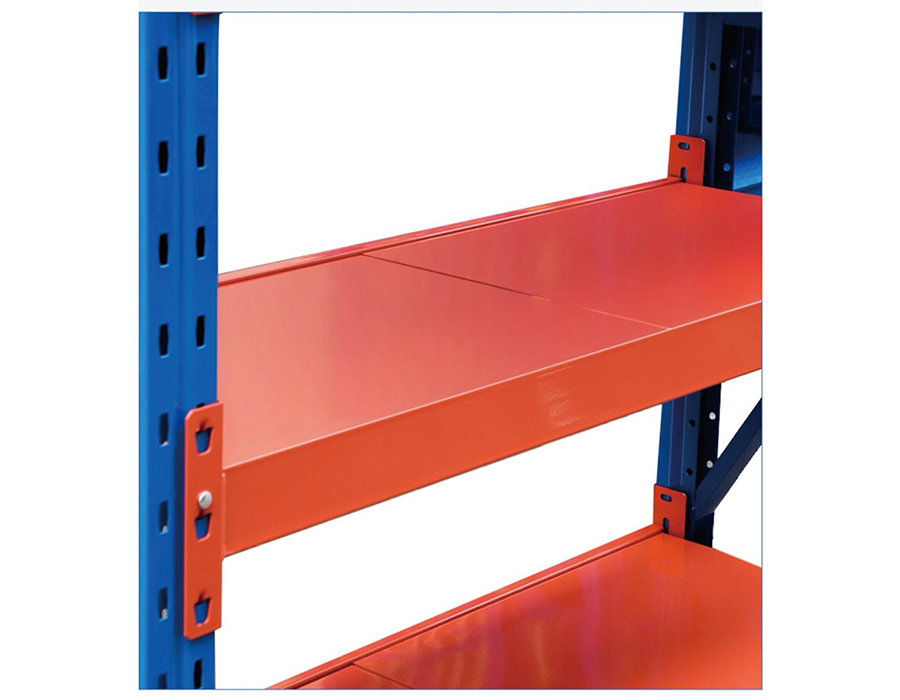

Logika konstrukcyjna stojąca za wzorami perforacji słupów pionowych

Kolumna pionowa ze szczelinami lub perforowana jest charakterystycznym elementem regałów bezśrubowych, jednak sam wzór perforacji rzadko jest sprawdzany podczas zakupu. Perforacje słupów spełniają jednocześnie dwie funkcje: stanowią punkty połączeń łączników belek oraz zmniejszają pole przekroju poprzecznego słupa netto, co bezpośrednio wpływa na nośność ściskającą. Te dwa cele są ze sobą sprzeczne — więcej szczelin perforacyjnych oznacza większą elastyczność, ale mniejszą wytrzymałość kolumny.

Stojaki o średniej wytrzymałości muszą ostrożnie radzić sobie z tym kompromisem. Kolumna ze szczelinami o rozstawie 50 mm na całej wysokości będzie miała znacznie niższy moduł przekroju netto niż kolumna o rozstawie 50 mm tylko w strefie środkowej i z litej stali na górze i na dole, gdzie stężenie naprężeń ściskających jest największe. Wysokiej jakości kolumny o średnim obciążeniu posiadają również wytłoczone żebra lub podłużne fałdy usztywniające w ścianie kolumny pomiędzy rzędami perforacji, które przywracają sztywność skrętną eliminowaną przez szczeliny. Oceniając kolumny pionowe, należy szukać cech usztywniających, a nie polegać wyłącznie na podanej grubości.

Kształt przekroju słupa również ma znaczenie. Słupki z rur kwadratowych zapewniają zrównoważony opór w obu osiach poziomych — przydatne w konfiguracjach dwurzędowych, w których obciążenia boczne docierają z dwóch kierunków. Słupy z otwartym tyłem lub z kanałem C oszczędzają koszty materiału, ale muszą być usztywnione lub połączone z tyłu bardziej agresywnie, aby zapobiec skręcaniu się pod obciążeniem mimośrodowym. W przypadku zastosowań o średnim obciążeniu i obciążeniu półki powyżej 300 kg na poziom, stojaki z rur kwadratowych są na ogół bezpieczniejszą specyfikacją.

Oceny nośności: statyczne, dynamiczne i UDL — co mierzy każdy z nich

Produkty z regałami o średnim obciążeniu są sprzedawane z obciążeniami, które nie zawsze są definiowane w sposób spójny u różnych dostawców. Zrozumienie, co mierzy każdy typ ratingu, jest niezbędne do dokładnej specyfikacji.

W rzeczywistych scenariuszach magazynowych założenie UDL prawie nigdy nie jest spełnione. Kartony ułożone na półce opierają się na swoich podstawach — często zajmując mniej niż 60% powierzchni półki — co powoduje, że profil skoncentrowanego obciążenia jest znacznie gorszy niż przewiduje model UDL. Niezawodną zasadą jest zastosowanie współczynnika obniżenia wartości znamionowych 0,7× do podanej pojemności UDL, gdy składowane towary mają podstawę mniejszą niż połowa powierzchni półki.

Konfiguracja stężeń i jej wpływ na stabilność systemu na wysokości

W miarę zwiększania się wysokości regałów do średnich obciążeń — szczególnie powyżej 2,0 m — konfiguracja stężeń zmienia się z funkcji zapewniającej wygodę na konieczność konstrukcyjną. Większość systemów regałów bezśrubowych opiera się na ukośnych lub poziomych tylnych panelach usztywniających, aby zapobiec regałom, czyli tendencji ramy do równoległoboku pod wpływem sił poziomych, takich jak boczne obciążenie półki, przypadkowe uderzenia lub aktywność sejsmiczna.

Panel tylny a systemy usztywnień krzyżowych

Panele tylne — zwykle siatka druciana lub perforowana blacha stalowa, które rozciągają się na całą tylną powierzchnię półki — zapewniają ciągłe usztywnienie i pełnią także funkcję tylnego ogranicznika, zapobiegającego zepchnięciu przedmiotów z tyłu półki. Zwiększają one znaczną odporność na przenoszenie, ponieważ działają jak membrana ścinana na całej wysokości pola. Kompromis polega na tym, że blokują dostęp od tyłu i zwiększają wagę, co ma znaczenie w konfiguracjach picku dwustronnego. Systemy usztywnień krzyżowych wykorzystują parę ukośnych stalowych pasków tworzących z tyłu wzór X. Są lżejsze, umożliwiają dostęp od tyłu i są łatwiejsze w montażu, ale skuteczność ich usztywnienia zależy w decydującym stopniu od prawidłowego naprężenia — luźna poprzeczka nie powoduje prawie żadnego oporu podczas przechowywania i jest częstą wadą montażową w terenie.

Stężenia końcowe ramy w długich seriach

W ciągach regałów przekraczających sześć pól należy zastosować pośrednie ramy usztywniające co czwarte lub piąte pole, aby zapobiec postępującemu rozprzestrzenianiu się regałów. Bez ram pośrednich siła poprzeczna przyłożona na jednym końcu długiego odcinka może przenosić się przez połączenia belki ze słupem i powodować skumulowane przemieszczenie na drugim końcu — nawet jeśli każde pojedyncze przęsło wydaje się stabilne oddzielnie. Jest to szczegół, który nasz zespół techniczny w Huijian wyraźnie uwzględnia w zaleceniach dotyczących układu dla klientów określających długie serie w konfiguracjach wysokiego składowania o średnim obciążeniu.

Kwestie dotyczące kompatybilności podczas mieszania komponentów regałów różnych generacji lub dostawców

Operatorzy magazynów często stają przed decyzją, czy dodać nowe pola regałowe do istniejącej instalacji od innego dostawcy, czy też zintegrować komponenty zakupione w różnych latach, gdy producent zaktualizował swoją linię produktów. Obydwa scenariusze niosą ze sobą ryzyko związane z kompatybilnością, które jest niedoceniane aż do dnia instalacji.

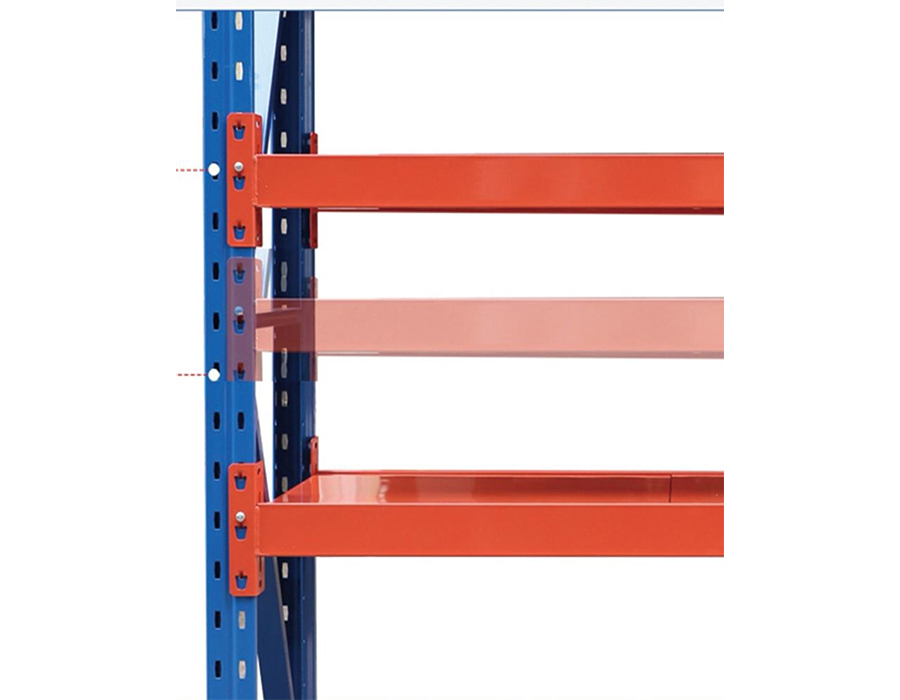

• Rozstaw szczelin i geometria: Nawet jeśli oba systemy regałów reklamują słupki o rozstawie 50 mm, rzeczywiste wymiary szczeliny – szerokość, wysokość i głębokość zaczepienia haka – różnią się w zależności od producenta. Łącznik belki, który wydaje się prawidłowo osadzony, może mieć głębokość osadzenia mniejszą o 2–3 mm niż zamierzono, co zmniejsza opór wyciągania pod wpływem sił wyporowych o nieproporcjonalnie duży margines.
• Wymiary przekroju kolumny: Słupki z rur kwadratowych różnych producentów mogą mieć wspólne oznaczenie nominalne 60 × 60 mm lub 80 × 80 mm, ale różnią się rzeczywistym wymiarem zewnętrznym, grubością ścianki i promieniem narożnika. Ma to wpływ na to, czy wspólne rozpórki rzędów, krzyżulce i podnóżki z jednego systemu będą prawidłowo pasować do drugiego.
• Głębokość belki i grubość pokładu: Podczas mieszania belek z różnych systemów wysokość powierzchni półki może być niespójna w obrębie ciągu, co stwarza ryzyko potknięcia się osób zbierających i mechanicznego sprzętu do przenoszenia. Oznacza to również, że akcesoria takie jak przegródki i szyny na pojemniki zaprojektowane dla jednej głębokości belki nie będą prawidłowo osadzone na drugiej.
• Interakcje powłoki powierzchniowej: Korozja galwaniczna może wystąpić, gdy różne metody obróbki powierzchni metali stykają się ze sobą w wilgotnym środowisku. Łączenie słupów ocynkowanych ogniowo z belkami malowanymi proszkowo wiąże się zazwyczaj z niskim ryzykiem, ale łączenie akcesoriów aluminiowych ze stalą ocynkowaną w środowisku zasolonym wymaga podkładek izolacyjnych lub kompatybilnych powłok.

Najbezpieczniejszym podejściem w przypadku rozbudowy istniejącej instalacji jest zaopatrywanie się u oryginalnego producenta i określenie tej samej generacji produktów. Jeżeli nie jest to możliwe, minimalnym, ale istotnym etapem weryfikacji jest mechaniczne dopasowanie reprezentatywnych komponentów przed zamówieniem zbiorczym.

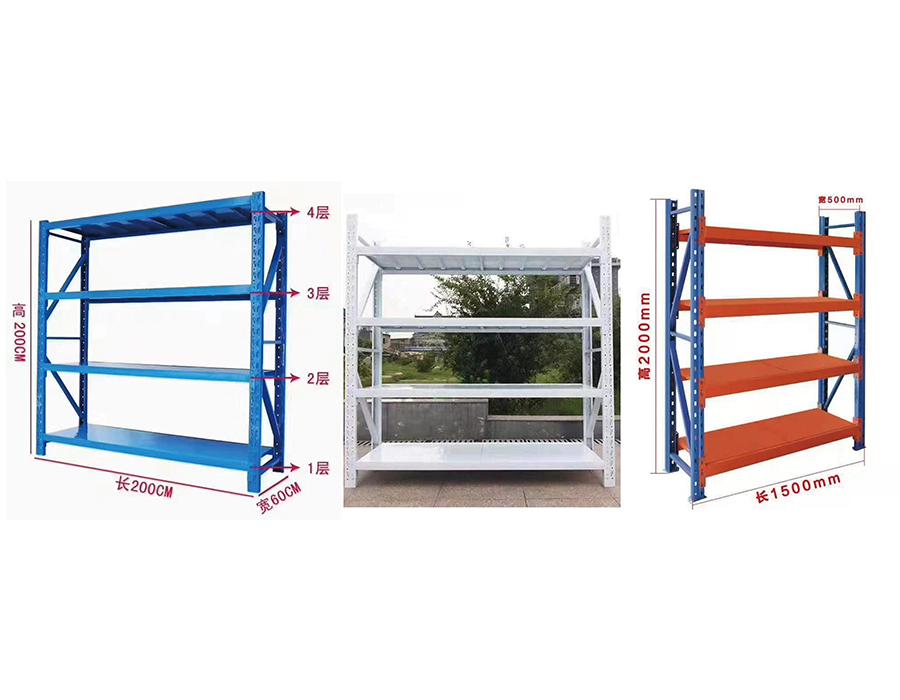

Optymalizacja szerokości i głębokości regału dla magazynów o średnim obciążeniu mieszczących się na paletach

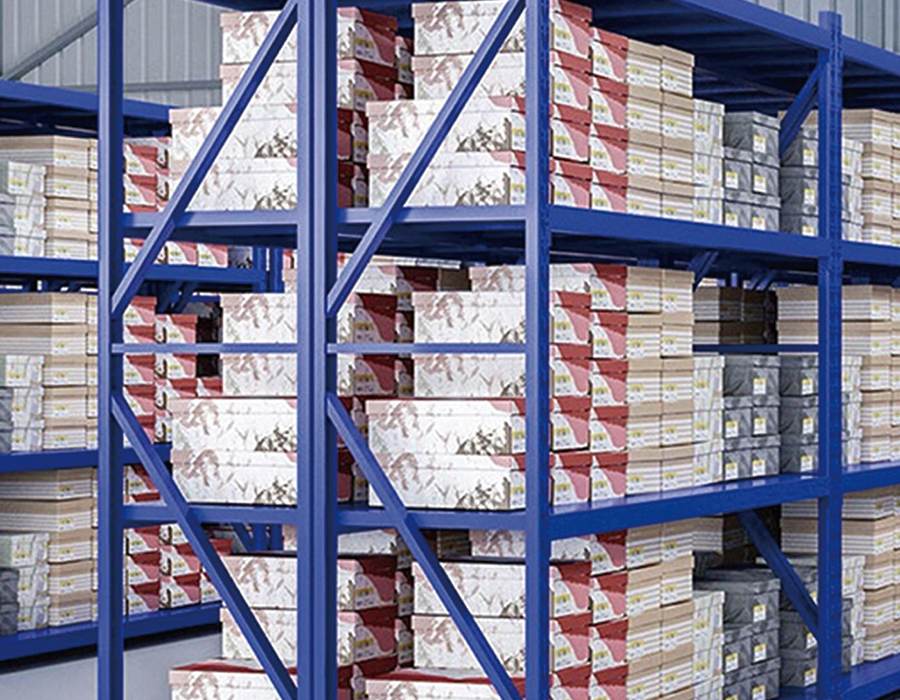

Przemysłowe regały bezśrubowe do średnich obciążeń jest często stosowany w środowiskach hybrydowych, gdzie standardowe palety lub półpalety są przechowywane obok luźnych kartonów. W takich przypadkach nominalne wymiary przęsła muszą być dokładnie dopasowane do standardów zajmowanych przez palety, aby uniknąć marnowania przestrzeni lub niebezpiecznych zwisów.

Standardowe palety euro (1200×800 mm) i palety GMA (1219×1016 mm) mają różne wymiary, a zatoka zwymiarowana dla jednej nie będzie optymalnie pomieścić drugiej. W przypadku przechowywania europalet na regałach o średnim obciążeniu rozpiętość belek 1300 mm i głębokość półki 850 mm zapewniają bufor o szerokości 50 mm z każdej strony – wystarczający, aby uniknąć kontaktu belek w normalnym położeniu, ale nie na tyle duży, aby umożliwić znaczny boczny ruch palety. W przypadku palet GMA bardziej odpowiednimi wartościami minimalnymi są rozpiętość 1400 mm i głębokość 1100 mm.

Głębokość półki decyduje również o tym, czy drugi rząd palet może być przechowywany od przodu do tyłu bez dedykowanej konfiguracji głębokiego przechowywania. Składowanie palet o podwójnej głębokości na półkach o średniej wytrzymałości wymaga głębokości 1700 mm lub większej, co zazwyczaj wymaga środkowej belki nośnej, aby zapobiec ugięciu w połowie rozpiętości na niższym poziomie półki, gdzie łączny ładunek palet może przekraczać 600 kg. Ta środkowa belka zwiększa koszt, ale nie podlega negocjacjom pod względem integralności konstrukcyjnej przy tych obciążeniach i rozpiętościach.

Odporność na wstrząsy sejsmiczne i uderzenia: jak należy oceniać regały o średnim obciążeniu w strefach ryzyka

W regionach o umiarkowanej aktywności sejsmicznej – kategoria ta obejmuje znaczną część wschodnich i południowych Chin – systemy regałów o średnim obciążeniu wymagają oceny wykraczającej poza standardowe obciążenia statyczne. Siły sejsmiczne działają poziomo na zawartość półek, a obciążenia bezwładności generowane przez ciężkie towary na górnych półkach mogą przekroczyć opór boczny standardowych systemów złączy bezśrubowych podczas zdarzenia związanego z przyspieszeniem podłoża.

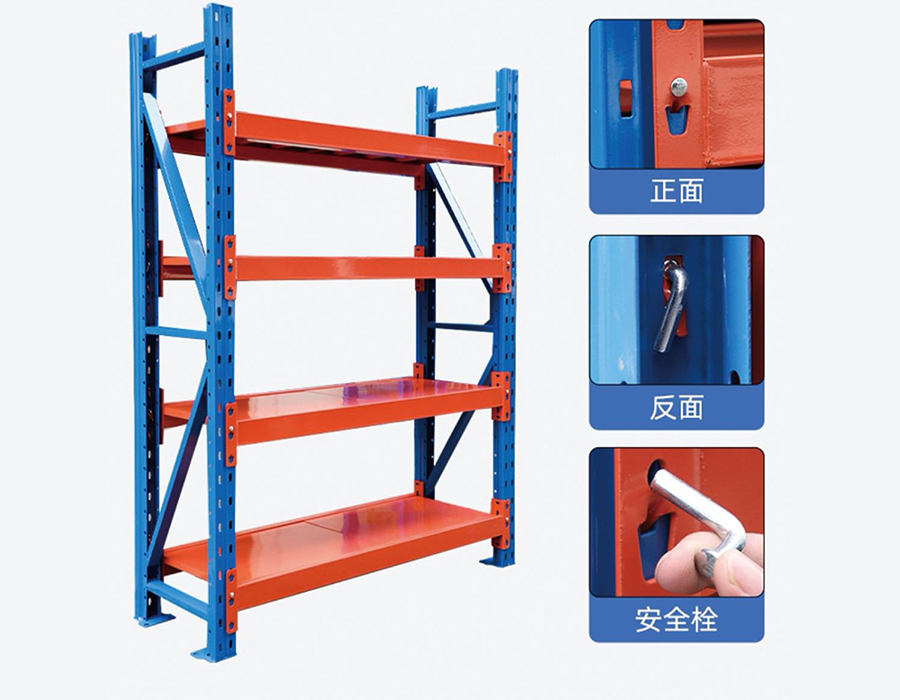

Kluczowymi parametrami do oceny są podstawowa wytrzymałość systemu na ścinanie, czyli całkowita siła pozioma, jaką regał może wytrzymać przed przesunięciem ramy, oraz wytrzymałość na wyrywanie złączy pod połączonym obciążeniem pionowym i bocznym. Standardowe łączniki belek o średniej wytrzymałości są testowane w warunkach obciążenia czysto pionowego. Pod obciążeniem łącznym — jakie powstają w scenariuszach sejsmicznych lub uderzeniowych — efektywna głębokość połączenia zmniejsza się, a łącznik poddawany jest naprężeniom obrotowym w punkcie zaczepu. Systemy z dodatkowymi sworzniami ryglującymi lub wzmocnieniami z przyspawanymi klipsami sprawdzają się w tych warunkach znacznie lepiej.

• Zakotwienie w podłodze: W strefach ryzyka sejsmicznego wszystkie regały o średnim obciążeniu powyżej 1,8 m wysokości powinny być zakotwione w podłodze, niezależnie od stabilności wolnostojącej pod obciążeniem statycznym. Kotwy rozporowe w betonie o minimalnej średnicy M10 i głębokości zakotwienia 80 mm to typowe specyfikacje dla instalacji o średnich obciążeniach.
• Zmniejszone ładowanie z górnej półki: Przechowywanie najcięższych towarów na niższych półkach jest standardową praktyką, ale w kontekstach sejsmicznych ma to podstawy strukturalne wykraczające poza stabilność: niższy środek ciężkości bezpośrednio zmniejsza moment wywracający pod wpływem przyspieszenia poziomego. Zmniejszenie obciążenia górnej półki o 20% może zmniejszyć moment wywracający o nieproporcjonalnie większy margines, w zależności od stosunku wysokości do głębokości ramy.
• Więzi międzyrzędowe: Dwurzędowe biegi średnioobciążalne należy łączyć za pomocą ściągów międzyrzędowych w górnej części ramy. Zapobiegają one niezależnemu ustawianiu się w dwóch rzędach w przeciwnych kierunkach — tryb awaryjny zwany „regałem nożycowym” — który może spowodować zawalenie się ramy, nawet jeśli każdy pojedynczy rząd niezależnie wytrzymałby siłę boczną.

Uwzględniamy kwestie odporności sejsmicznej w naszych specyfikacjach produktów do średnich obciążeń, a klientów w strefach wyższego ryzyka zachęcamy do konsultacji z naszym zespołem inżynierów na początku fazy planowania projektu, aby upewnić się, że odpowiednie zalecenia dotyczące konfiguracji zostaną uwzględnione w układzie od samego początku.
