Jak wyraźne ograniczenia wysokości powinny wpływać na każdą decyzję dotyczącą regałów na antresoli

Wysokość wewnętrzna w świetle — użyteczny wymiar pionowy od wykończonej podłogi do najniższej przeszkody powyżej — jest pojedynczym parametrem najbardziej ograniczającym w każdym półki na antresoli projektu systemu, choć często mierzy się go tylko w jednym lub dwóch punktach budynku, a nie systematycznie mapuje na całej powierzchni instalacji. Konstrukcje dachowe, kanały HVAC, rurociągi przeciwpożarowe, oprawy oświetleniowe i belki jezdne dźwigów – wszystkie te elementy powodują lokalne ograniczenia wysokości, które mogą spaść znacznie poniżej nominalnej wysokości w świetle określonej w specyfikacji budynku. Instalacja systemu regałów stalowych na antresoli magazynowej bez kompleksowego badania przeszkód napowietrznych rutynowo skutkuje konfliktami konstrukcyjnymi wykrytymi dopiero podczas instalacji, co wymaga kosztownego przekierowania belek lub zmniejszenia wysokości antresoli.

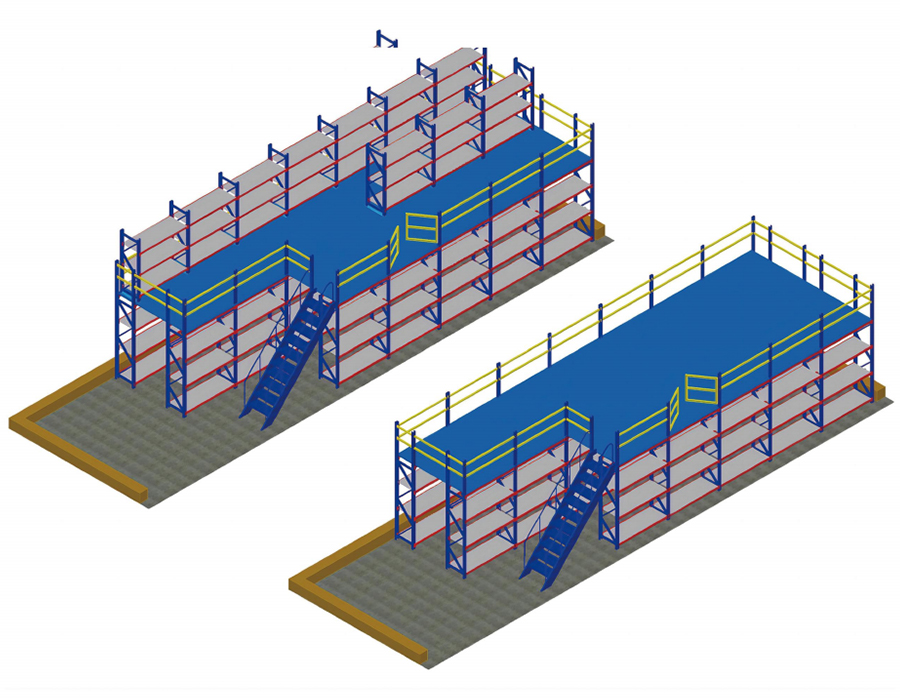

Obliczanie minimalnej wysokości w świetle dla dwupoziomowego półki na antresoli system musi spełniać jednocześnie wszystkie poniższe wymagania: wolna przestrzeń wymagana na parterze pod antresolą (zwykle 2400–2700 mm dla dostępu personelu wyposażonego w sprzęt do transportu materiałów); głębokość konstrukcyjną samego pomostu antresoli, łącznie z belkami głównymi, legarami drugorzędnymi i pokryciem (zwykle 250–450 mm w zależności od rozpiętości i obciążenia); wolna przestrzeń wymagana na poziomie antresoli (ponownie minimum 2400–2700 mm, więcej, jeśli nad antresolą zostaną zamontowane regały lub wysokie regały); oraz wymagania dotyczące odstępu przeciwpożarowego, które w wielu jurysdykcjach wymagają minimalnej szczeliny pomiędzy górą magazynu a deflektorami tryskaczy wynoszącej 450–600 mm. Dodanie tych warstw często pozwala uzyskać minimalną wysokość budynku wynoszącą 6,5–7,5 m dla funkcjonalnego dwupoziomowego systemu regałów podłogowych na antresoli, co eliminuje uwzględnienie wielu starszych budynków magazynowych bez znaczących modyfikacji konstrukcyjnych.

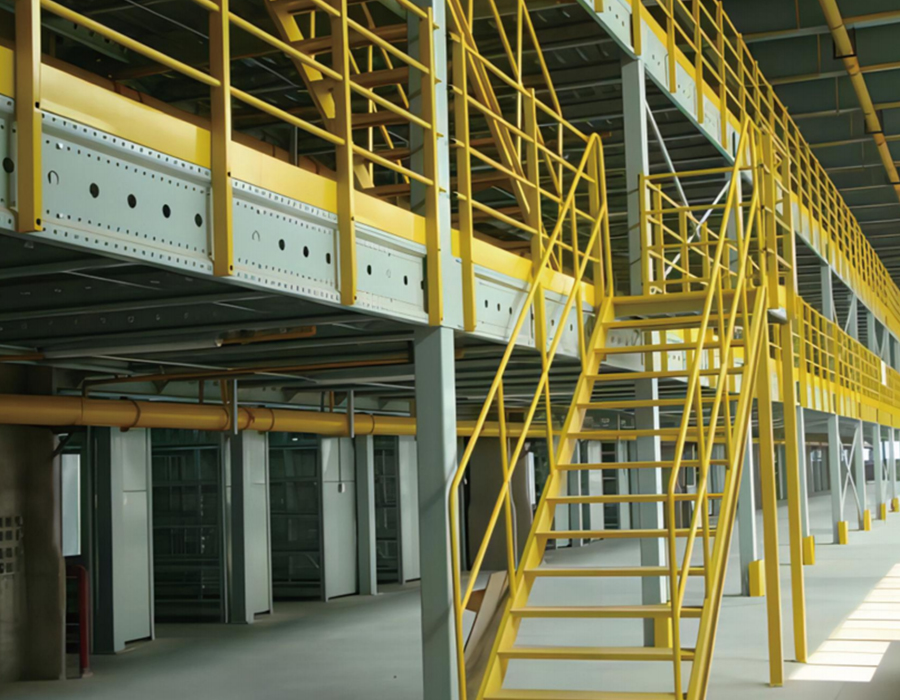

Tam, gdzie wysokość budynku jest graniczna, podstawową dźwignią jest zmniejszenie głębokości konstrukcyjnej antresoli. Przejście z konwencjonalnej konstrukcji podstawowej belki dwuteowej na belki ażurowe — belki stalowe z okrągłymi lub sześciokątnymi otworami w środniku — pozwala na przejście instalacji, takich jak rury tryskaczowe i przewody elektryczne, przez środnik belki, a nie pod nią, odzyskując 150–300 mm głębokości konstrukcyjnej bez zmniejszania nośności belki. Ta pojedyncza zmiana projektu może sprawić, że marginalny budynek stanie się możliwy do zainstalowania pełnego systemu regałów na antresoli.

Układ siatki słupów i jego wpływ kaskadowy na operacje na parterze

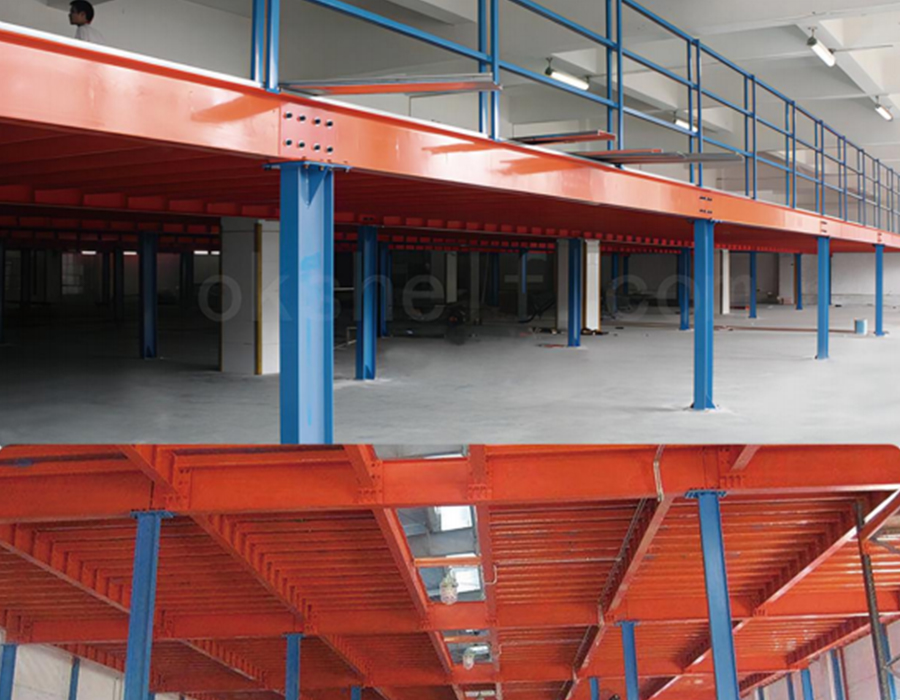

Siatka słupów systemu regałów stalowych z antresolą magazynową to nie tylko kwestia konstrukcyjna — to decyzja dotycząca planowania przestrzennego, która trwale kształtuje sposób wykorzystania powierzchni parteru pod antresolą przez cały okres eksploatacji instalacji. Kolumny umieszczone bez odniesienia do przepływu materiałów na parterze, układu korytarzy z regałami lub promieni skrętu sprzętu tworzą przeszkody, które zmniejszają użyteczność parteru w znacznie większym stopniu niż fizyczny ślad samych kolumn.

Kolumna umieszczona pośrodku planowanego korytarza dla wózków widłowych nie tylko blokuje ten korytarz, ale wymusza przeniesienie korytarza, co może ściskać sąsiednie pola magazynowe, zmniejszać długość rzędów regałów lub tworzyć martwe strefy w geometrii naroży wokół kolumny, które są zbyt wąskie dla standardowych regałów paletowych, ale zbyt szerokie, aby pozostawić puste. Skumulowany efekt złego rozmieszczenia kolumn w strefie parteru może zmniejszyć użyteczną liczbę regałów o 15–25% w porównaniu z układem, w którym siatka kolumn była od początku skoordynowana z układem regałów.

Praktyczne podejście do planowania polega na ustaleniu najpierw układu regałów i korytarzy na parterze, a następnie zdefiniowaniu siatki kolumn na antresoli w celu wyrównania linii środkowych kolumn z rzędami pionowych regałów, a nie ze środkami korytarzy regałów. Oznacza to, że kolumny wpadają pomiędzy miejscami przechowywania, a nie w obrębie korytarzy, co minimalizuje wpływ na funkcjonowanie. W większości standardowych konfiguracji regałów paletowych z szerokością półek 2700 mm i korytarzami o szerokości 3500 mm, możliwa jest siatka kolumn o szerokości około 5400 mm (dwie szerokości półek) w kierunku przechowywania i 8 000–10 000 mm w kierunku korytarza. Siatki szersze niż 10 000 mm zaczynają wymagać znacznie głębszych belek głównych, aby kontrolować ugięcie pod obciążeniem antresoli, zwiększając głębokość konstrukcyjną i zużywając przestrzeń nad głową.

Wybór materiału tarasowego: kompromisy strukturalne i operacyjne w zakresie typowych opcji

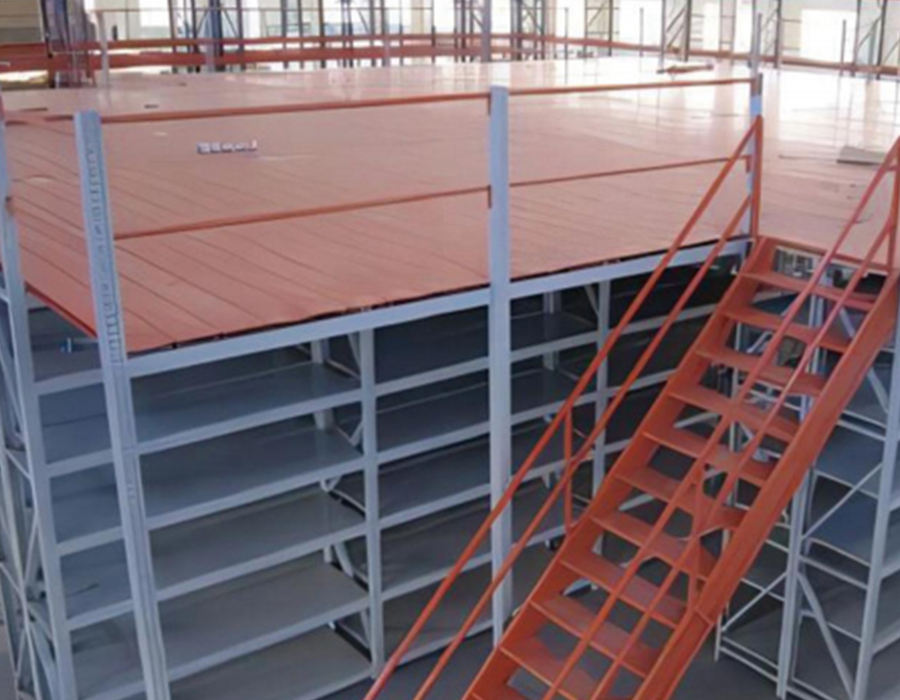

Warstwa tarasowa A system regałów podłogowych na antresoli — powierzchnia znajdująca się na szczycie drugorzędnej konstrukcji stropowej i tworząca platformę użytkową — jest wykonana z kilku konkurencyjnych materiałów, z których każdy ma odmienne właściwości strukturalne, operacyjne i konserwacyjne. Wybór rzadko jest prosty, ponieważ obowiązujące wymagania różnią się w przypadku powierzchni podłogi na antresoli (na której porusza się personel i sprzęt) oraz wszelkich regałów zainstalowanych nad nią (która wymaga płaskiej podstawy rozkładającej obciążenie).

Płyta wiórowa spajana żywicą to najczęstszy rodzaj nawierzchni w systemach regałów antresolowych przeznaczonych do ręcznej kompletacji, głównie dlatego, że jej gruby przekrój poprzeczny rozkłada obciążenia punktowe z podstaw nóg regałów na większą powierzchnię styku i zapewnia cichą, antypoślizgową powierzchnię do chodzenia. Krytycznym wymaganiem montażowym jest to, że panele RBPB muszą być w pełni podparte wzdłuż wszystkich czterech krawędzi — niepodparte rozpiętość pomiędzy drugorzędnymi legarami w punkcie środkowym panelu powoduje postępujące rozwarstwianie pod wpływem powtarzającego się obciążenia dynamicznego. W środowiskach narażonych na wilgoć – w tym w przedpokojach chłodni i obszarach ramp załadunkowych o dużej wilgotności – odpowiednią specyfikacją jest RBPB z powłoką fenolową lub płyta stalowa, ponieważ standardowo RBPB pęcznieje na krawędziach i traci integralność strukturalną w ciągu 12–18 miesięcy regularnego kontaktu z wilgocią.

Wymagania dotyczące przedziałów przeciwpożarowych i ich wpływ na układ półek na antresoli

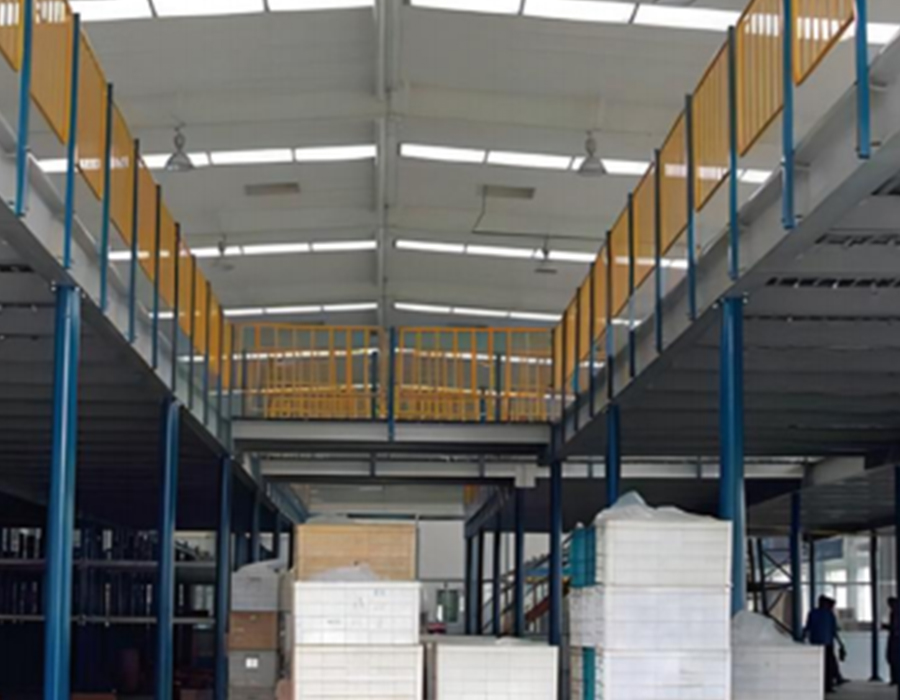

System regałów stalowych z platformą na antresoli magazynowej zasadniczo zmienia profil ryzyka pożarowego budynku, w którym się znajduje, a wymagania władz przeciwpożarowych dotyczące podziału, tłumienia i wyjścia są często najbardziej ograniczającymi czynnikami regulacyjnymi przy projektowaniu antresoli – w wielu projektach bardziej niż obciążenie konstrukcyjne lub wysokość budynku. Zrozumienie tych wymagań przed ukończeniem projektowania układu zapobiega scenariuszowi, w którym solidny konstrukcyjnie projekt antresoli wymaga poważnej rekonfiguracji w celu zapewnienia zgodności przeciwpożarowej.

Kluczowym problemem jest to, że antresola tworzy pod sobą zamkniętą przestrzeń, która zachowuje się jak oddzielna strefa pożarowa, niezależnie od tego, czy jest ona fizycznie otoczona ścianami. Większość przepisów budowlanych i interpretacji organów przeciwpożarowych traktuje spód antresoli jako sufit, który musi albo posiadać odporność ogniową zgodnie z określonym standardem, albo być wyposażony w instalację tryskaczową znajdującą się pod nim tak, jakby było to zamknięte pomieszczenie. W praktyce oznacza to, że instalacja systemu regałów na antresoli w budynku z istniejącą instalacją tryskaczową na poziomie dachu prawie zawsze wymaga zainstalowania dodatkowych głowic zraszaczy w przestrzeni pod antresolą, a często wymaga dodatkowej warstwy zraszaczy na powierzchni antresoli lub tuż pod nią w celu ochrony podłogi powyżej.

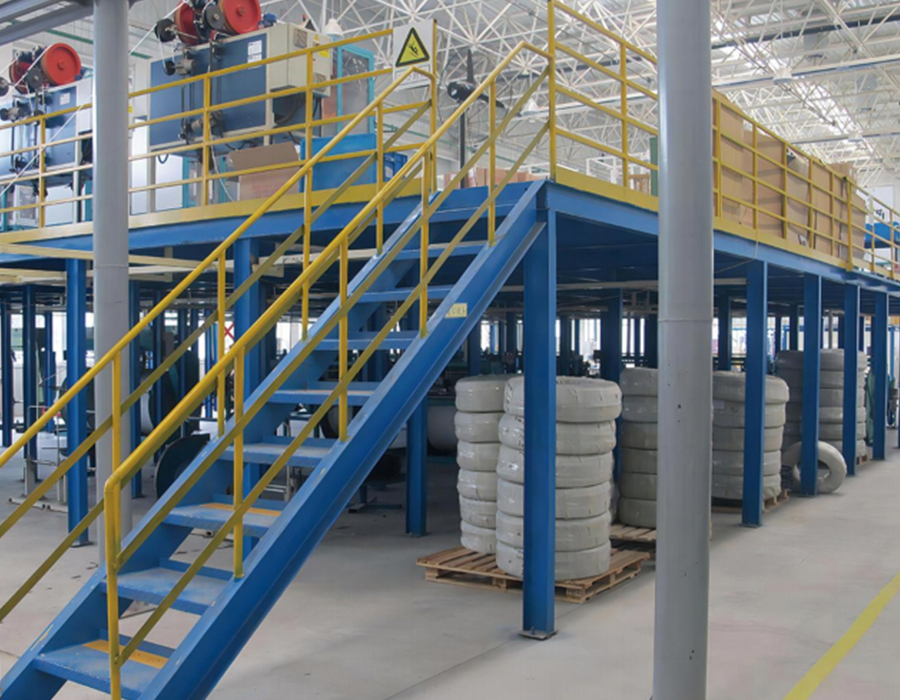

Wymagania wyjściowe nakładają dodatkowe ograniczenia układu. Większość przepisów przeciwpożarowych wymaga dwóch niezależnych dróg ewakuacji z dowolnej powierzchni antresoli, na której regularnie przebywa personel, przy maksymalnej odległości do klatki schodowej wynoszącej 18–45 metrów, w zależności od jurysdykcji i klasyfikacji obłożenia. W przypadku instalacji dużych półek na antresoli często wymagane jest umieszczenie dwóch klatek schodowych obsługujących przeciwległe końce platformy, co zajmuje powierzchnię antresoli i wymaga odpowiednich otworów w konstrukcji pomostu antresoli, które muszą być obramowane i zabezpieczone na krawędziach. Planowanie lokalizacji klatek schodowych po namyśle – po sfinalizowaniu układu regałów – często skutkuje powstaniem klatek schodowych, które kolidują z polami regałów lub które nie mogą zapewnić wymaganego dystansu podróży bez trzeciej klatki schodowej.

Specyfikacja obciążenia użytkowego regałów antresoli: co faktycznie obejmuje wartość projektowa

Projektowe obciążenie użytkowe systemu regałów podłogowych na antresoli — zwykle wyrażane w kN/m² lub tonach na metr kwadratowy — jest specyfikacją najczęściej podawaną w ofertach dostawców, ale jest to również wartość najczęściej błędnie interpretowana przez kupujących. Nośność użytkowa to założenie o równomiernie rozłożonym obciążeniu (UDL), stosowane na całej powierzchni antresoli do celów projektowania konstrukcyjnego. Nie reprezentuje maksymalnego obciążenia, jakie można umieścić w dowolnym pojedynczym punkcie i nie uwzględnia efektów dynamicznych powodowanych przez poruszający się sprzęt lub skoncentrowane obciążenia od podstaw nóg regału.

Antresola zaprojektowana na 5 kN/m² (około 500 kg na metr kwadratowy) nie oznacza, że ​​na każdym metrze kwadratowym można jednocześnie unieść 500 kg regałów i 500 kg produktu — liczba 5 kN/m² to łączny dodatek na konstrukcję, składowanie i obłożenie. Co więcej, rozkład przyjęty w obliczeniach UDL jest równomierny, ale systemy regałów skupiają obciążenie w punktach podstawy nóg. Standardowa półka regałowa o dużej rozpiętości, o wymiarach 2400 mm × 600 mm i nośności 1500 kg, koncentruje obciążenie na czterech stykach płyty podstawowej, każdy o powierzchni styku około 60 mm × 60 mm. Zlokalizowane ciśnienie podłogi w każdym punkcie styku może być dziesięcio- do piętnastokrotności nominalnego UDL, co oznacza, że ​​oprócz ogólnej kontroli UDL należy sprawdzić pokrycie tarasowe i drugorzędną konstrukcję legarów pod kątem miejscowych przebić i zginań pod obciążeniem skupionym.

W firmie Huijian projekty naszych systemów regałów na antresoli są opracowywane w naszym dedykowanym centrum badawczo-rozwojowym, a obliczenia konstrukcyjne wyraźnie uwzględniają zarówno globalne UDL, jak i lokalne obciążenia punktowe podstawy nóg — kombinacja, która odzwierciedla, jak podłogi na antresoli faktycznie radzą sobie w użytkowaniu, a nie jak wyglądają na prostym arkuszu specyfikacji nośności.

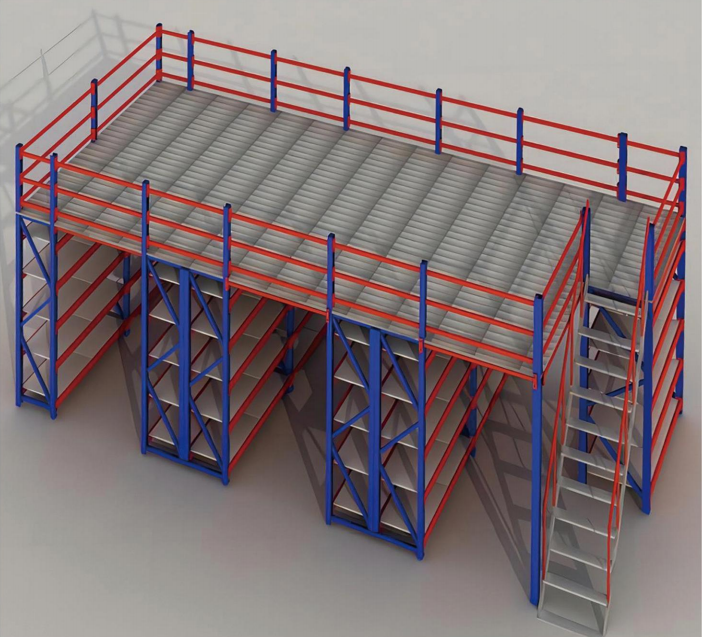

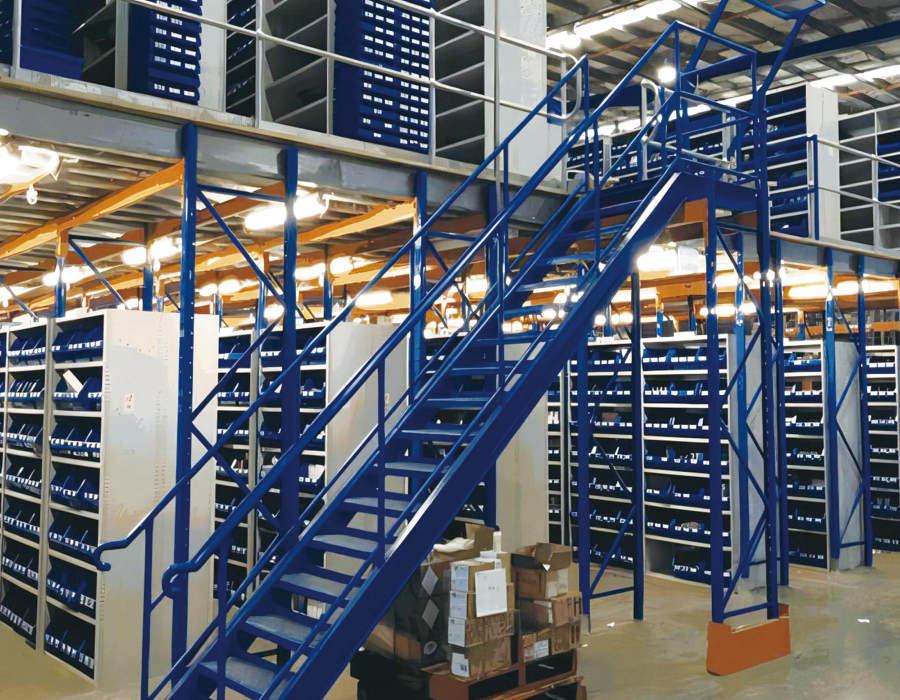

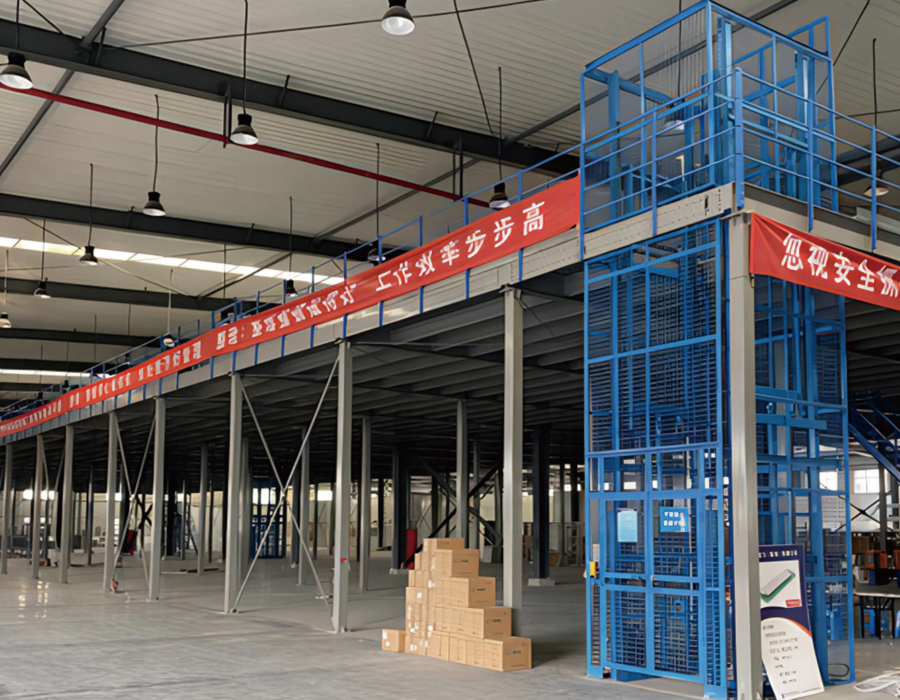

Integracja przenośników pionowych i wind towarowych z projektem systemu regałów na antresoli

System regałów na antresoli, który opiera się wyłącznie na klatkach schodowych do pionowego przemieszczania towarów, staje się wąskim gardłem produktywności wraz ze wzrostem przepustowości. Integracja przenośników pionowych, podnośników towarowych lub podnośników palet z konstrukcją antresoli to kwestia projektowa, którą należy uwzględnić na etapie planowania rozmieszczenia — modernizacja tych elementów w gotową instalację na antresoli jest znacznie bardziej złożona i kosztowna niż włączenie ich od początku.

Konstrukcyjna konsekwencja przejścia szybu windy towarowej przez pomost antresoli jest taka, że ​​otwór w pomoście musi być w całości otoczony konstrukcyjnymi belkami wyrównującymi zdolnymi do przekierowania obciążeń, które w przeciwnym razie byłyby przenoszone przez przerwane drugorzędne belki stropowe. Belki trymerowe przenoszą te przekierowane obciążenia na najbliższe belki główne, które muszą być tak dobrane, aby wytrzymać dodatkową powierzchnię dopływu. W przypadku dużych otworów podnośnikowych — podnośnik palet z platformą o wymiarach 1200 mm x 1200 mm wymaga otworu w pokładzie o wymiarach około 1500 mm x 1500 mm, łącznie z prześwitami — obciążenia belki trymera mogą być znaczne i mogą wymagać dodatkowej kolumny antresoli przylegającej do otworu, aby zapewnić krótką drogę obciążenia do fundamentu.

Poza ramą konstrukcyjną, szczególną uwagę należy zwrócić na połączenie windy z antresolą w trzech obszarach:

• Tolerancja poziomowania: Windy towarowe i przenośniki pionowe muszą docierać na poziom antresoli w odległości ± 5 mm od wykończonej powierzchni pokładu, aby zapewnić płynny transport wózków i palet. Ugięcie konstrukcyjne platformy antresoli pod obciążeniem i osiadanie fundamentu windy w czasie może spowodować, że platforma windy i pokład będą odbiegać od wyrównania po instalacji. Określenie regulowanych urządzeń poziomujących w punkcie podestu windy zamiast stałych płyt progowych umożliwia ponowne ustawienie bez modyfikacji konstrukcyjnych.
• Zabezpieczenie krawędzi przy otworze pokładu: Otwór na antresoli dla szybu windy stwarza ryzyko upadku, gdy platforma windy nie znajduje się na poziomie antresoli. Połączone bramki zabezpieczające — bramy, które można otworzyć tylko wtedy, gdy platforma windy jest obecna i wypoziomowana — to właściwa specyfikacja każdego dźwigu towarowego używanego na antresoli z załogą. Proste bariery łańcuchowe lub bramy na zawiasach bez blokady nie są odpowiednie do zapewnienia zgodności z przepisami bezpieczeństwa przemysłowego w większości jurysdykcji.
• Izolacja wibracyjna: Przenośniki pionowe i windy tłokowe generują okresowe wibracje, które przenoszą się poprzez konstrukcję montażową na ramę antresoli. Bez elementów izolujących pomiędzy podstawą przenośnika a konstrukcją antresoli te wibracje powodują zmęczenie połączeń śrubowych i mogą poluzować mocowania regałów w sąsiednich zatokach w ciągu miesięcy ciągłej pracy. Mocowania antywibracyjne lub podkładki izolacyjne na ramie podstawy przenośnika powinny być standardem, a nie opcjonalnym ulepszeniem.

Modułowe a konstrukcje antresolowe produkowane na zamówienie: gdzie tak naprawdę kryje się różnica w kosztach

Wybór pomiędzy modułowym systemem regałów antresoli — zbudowanym ze standardowych, wstępnie zaprojektowanych komponentów w stałych odstępach — a konstrukcją w pełni wykonaną na zamówienie jest często przedstawiany jako proste porównanie kosztów, w którym moduł jest tańszy. Takie ramy są dokładne w wielu standardowych zastosowaniach, ale załamują się w specyficznych warunkach, w których ograniczenia systemów modułowych generują ukryte koszty, które pojawiają się dopiero podczas instalacji lub eksploatacji, a nie w początkowej wycenie.

Modułowe systemy antresoli osiągają swoją efektywność kosztową dzięki ustandaryzowanym rozmiarom kolumn przy stałych przyrostach wysokości (zwykle co 100 mm lub 150 mm), znormalizowanym rozpiętościom belek o stałych szerokościach (zwykle 2000 mm, 2500 mm, 3000 mm) oraz wstępnie zaprojektowanym szczegółom połączeń, które są powtarzane identycznie w całej konstrukcji. Ta standaryzacja radykalnie skraca czas projektowania i koszty produkcji prostokątnych antresoli w budynkach o regularnych wymiarach. Porównanie kosztów rzeczywiście faworyzuje systemy modułowe w tych warunkach o 20–35% w porównaniu z równoważnymi konstrukcjami niestandardowymi.

Warunki, w których systemy modułowe tracą przewagę kosztową, obejmują:

• Nieregularna geometria budynku: Nieprostokątne obrysy antresoli — w kształcie litery L, ścięte narożniki w celu uniknięcia kolumn lub antresole, które okrążają elementy konstrukcyjne — wymagają niestandardowych ciętych belek i niestandardowych szczegółów połączeń, które eliminują wydajność produkcyjną systemu modułowego, zachowując jednocześnie ograniczenia związane ze stałymi wymiarami.
• Wysokie skoncentrowane obciążenia: Standardowe modułowe komponenty mezzanine są projektowane zgodnie z określonymi parametrami UDL. Tam, gdzie regały lub sprzęt nakładają skoncentrowane obciążenia, które wymagają ulepszonych belek lub dodatkowych kolumn w ramach standardowego modułu, system modułowy musi zostać lokalnie zmodyfikowany, co często kosztuje więcej niż włączenie od początku modernizacji do niestandardowego projektu.
• Ścisłe ograniczenia wysokości: Systemy modułowe oferują ograniczone możliwości minimalizacji głębokości konstrukcyjnej, ponieważ profile belek są mocowane w ramach standardowego asortymentu produktów. Produkcja na zamówienie umożliwia optymalizację głębokości belek przy użyciu belek ażurowych, belek ażurowych lub niestandardowych sekcji, które pozwalają odzyskać 100–200 mm nadproża w budynkach o krytycznej wysokości.

Nasz regały stalowe na antresoli magazynowej systemy są dostępne zarówno w modułowych, jak i w pełni zaprojektowanych konfiguracjach niestandardowych, opracowanych w naszym centrum badawczo-rozwojowym o powierzchni 1500 metrów kwadratowych i produkowanych na sześciu dedykowanych liniach produkcyjnych, co oznacza, że rozwiązanie konstrukcyjne można precyzyjnie dopasować do geometrii budynku i wymagań dotyczących obciążenia, zamiast zmuszać budynek do dostosowania się do standardowej siatki produktów.

Zarządzanie różnicowym osiadaniem pomiędzy kolumnami antresoli a istniejącymi konstrukcjami regałów

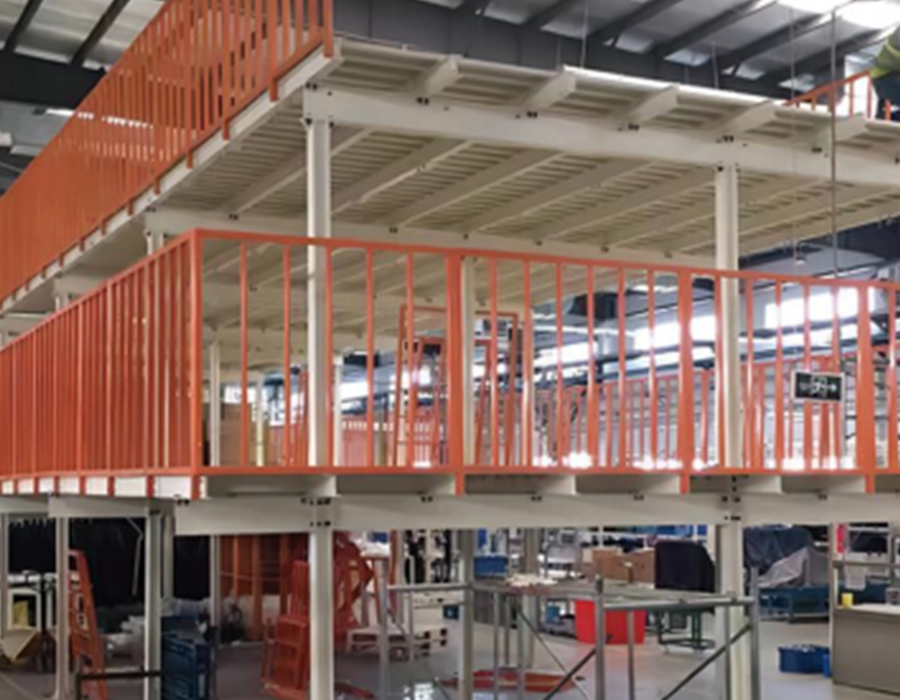

W obiektach magazynowych, w których system regałów podłogowych na antresoli jest instalowany w pobliżu istniejących regałów paletowych o dużej wytrzymałości lub jest z nimi konstrukcyjnie połączony, różnice w osiadaniu między kolumnami antresoli a sąsiednimi stojakami regałów stanowią długoterminowy problem związany z eksploatacją, który rzadko jest uwzględniany w planowaniu instalacji. Obydwa typy konstrukcji nakładają znaczne obciążenia punktowe na płytę podłogi magazynu, ale robią to poprzez różne obszary płyty podstawy, przy różnej intensywności obciążenia i różnych historiach obciążeń – czyli warunkach, które powodują różne współczynniki osiadania w czasie.

Kolumny antresoli zazwyczaj nakładają większe stałe obciążenia punktowe niż słupki regałów paletowych — kolumna antresoli podtrzymująca 40–60 ton podłogi, obciążenia użytkowego i regały nad nią generuje nacisk na płytę podstawy o rząd wielkości większy niż standardowy stojak regału paletowego o tej samej powierzchni. Jeśli oba zostaną posadowione na tej samej płycie betonowej o jednakowej grubości, kolumna antresoli będzie powodować większe ugięcie płyty i długotrwałe osiadanie pełzania niż sąsiadujący słupek regału. W ciągu dwóch do pięciu lat to zróżnicowane osiadanie może spowodować względne przemieszczenie pionowe wynoszące 5–15 mm między kolumnami antresoli a sąsiednimi rzędami regałów — wystarczające do wywołania mierzalnego wygięcia w słupkach regałów fizycznie połączonych z konstrukcją antresoli lub opierających się o nią oraz do wytworzenia widocznego nachylenia na powierzchni antresoli, które wpływa na stabilność palet i obsługę sprzętu kołowego.

Prawidłowe podejście konstrukcyjne polega na traktowaniu antresoli i wszelkich przyległych regałów jako niezależnych konstrukcji z zamierzonym połączeniem między nimi, niezależnie od tego, jak blisko siebie się znajdują. Kolumny antresoli należy zakotwiczyć do płyty za pomocą płyt podstawy o takich wymiarach, aby ograniczyć nacisk podłoża do poziomu odpowiadającego długoterminowej nośności płyty, a nie tylko jej krótkoterminowej granicy plastyczności. Tam, gdzie wiadomo, że płyta jest cienka lub podłoże jest ściśliwe, wzmocnienie gruntu poniżej lokalizacji słupów antresoli — poprzez zagęszczanie cementu lub montaż mikropali — jest bardziej niezawodnym i długoterminowym rozwiązaniem niż próba rozłożenia obciążeń antresoli za pomocą samych ponadwymiarowych płyt fundamentowych.
