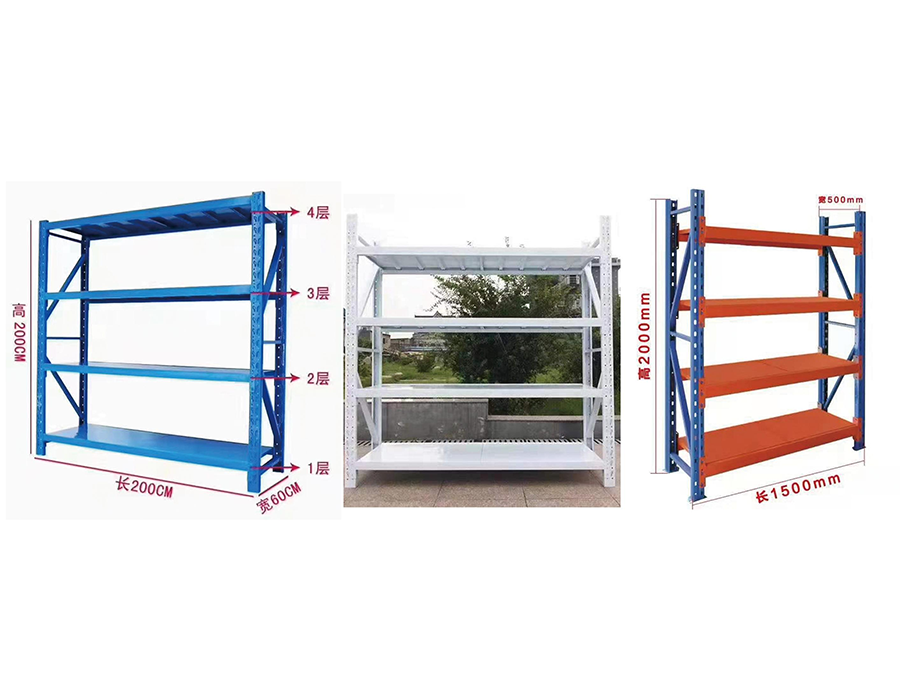

Lekkie regały bezśrubowe (≤150 kg/warstwa)

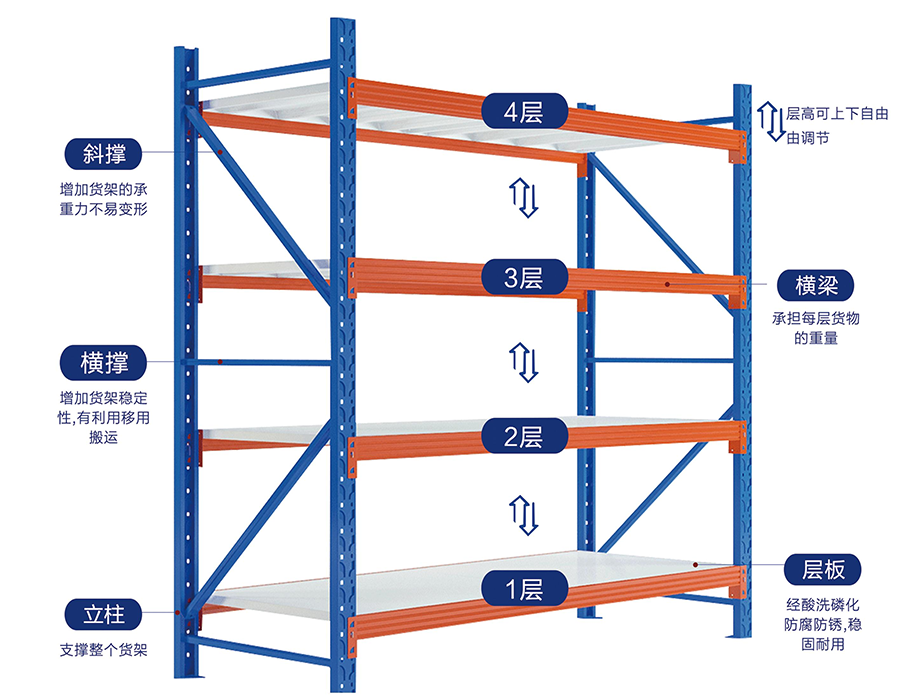

Jak rozpiętość belki wpływa na rozkład obciążenia w regałach bezśrubowych

Jeden z najczęściej źle rozumianych aspektów lekkie regały bezśrubowe jest zależnością pomiędzy rozpiętością belki a rzeczywistą nośnością. Obciążenie znamionowe na półkę jest zwykle obliczane w środku w pełni podpartej belki, co oznacza, że ​​wraz ze wzrostem rozpiętości między słupkami nośność efektywna spada nieliniowo. W przypadku półki o nośności 150 kg i rozpiętości 900 mm zwiększenie tej rozpiętości do 1200 mm bez regulacji szerokości belki może zmniejszyć rzeczywisty udźwig do poniżej 100 kg w dynamicznych warunkach magazynu. Dlatego wybór przęsła powinien zawsze poprzedzać planowanie obciążenia, a nie podążać za nim.

W naszym procesie produkcyjnym w Huijian profile belek są walcowane na zimno do określonych tolerancji grubości właśnie ze względu na niewielkie odchylenia w grubości stali, które występują znacząco przy dłuższych rozpiętościach. Niedostateczna tolerancja wynosząca 0,2 mm w belce o grubości 1,5 mm może powodować widoczne ugięcie przy obciążeniach znacznie poniżej progu znamionowego. Przy określaniu regałów do środowisk kompletacji i pakowania, w których pracownicy wielokrotnie ładują i rozładowują półki, należy zawsze stosować dynamiczne współczynniki obciążenia — zazwyczaj 1,25 x wartość statyczna.

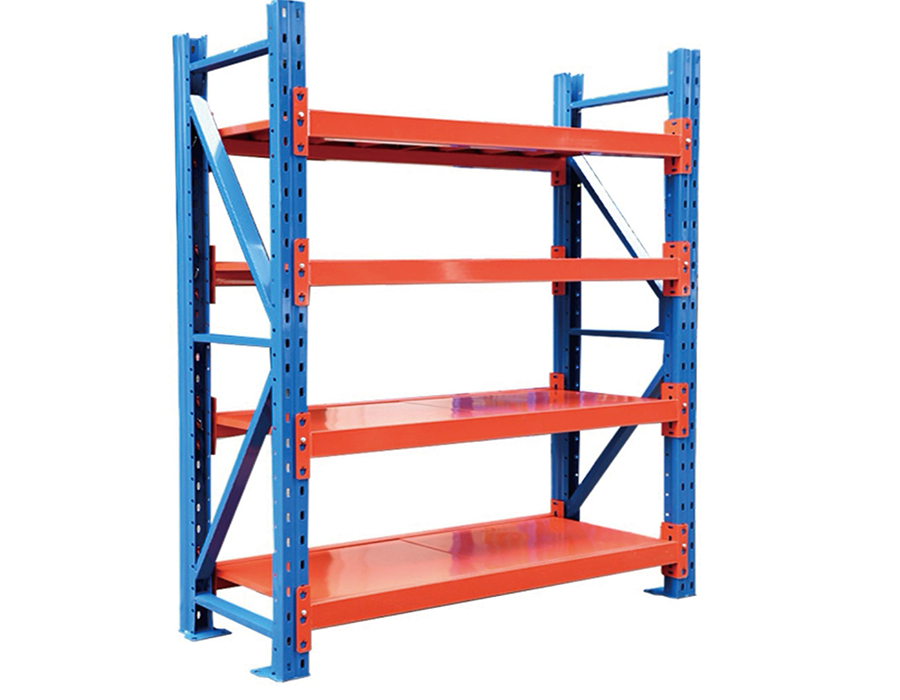

Zrozumienie połączenia nitowego i zatrzaskowego: więcej niż wybór mocowania

W lekkich systemach regałów bezśrubowych wykorzystuje się jeden z dwóch podstawowych typów złączy: nitowane (dziurkowane) oraz zatrzaskowe lub zaczepowe. Nie są to wymienne preferencje projektowe — odzwierciedlają różne filozofie konstrukcyjne i mają realne konsekwencje dla instalacji, rekonfiguracji oraz odporności na wstrząsy sejsmiczne i wibracje.

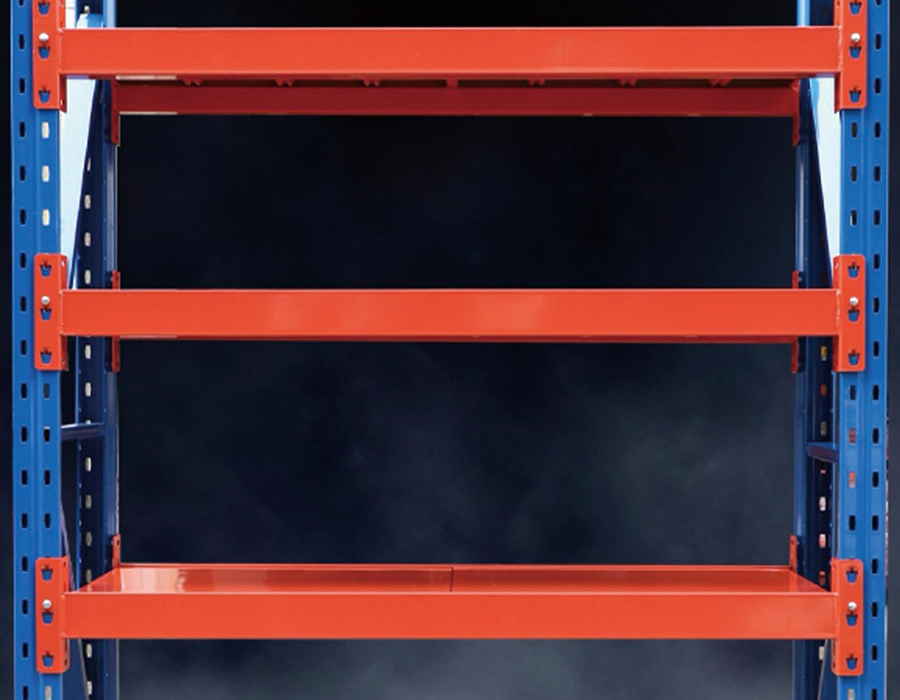

• Złącza nitowane blokują belkę w wyciętym otworze w pionowej kolumnie. Dobrze wytrzymują poziome siły regałów i są preferowane w środowiskach, w których w pobliżu znajduje się ruch wózków widłowych lub wibracja podłogi, ale wymagają młotka do regulacji wysokości i nie tolerują częstej zmiany konfiguracji.

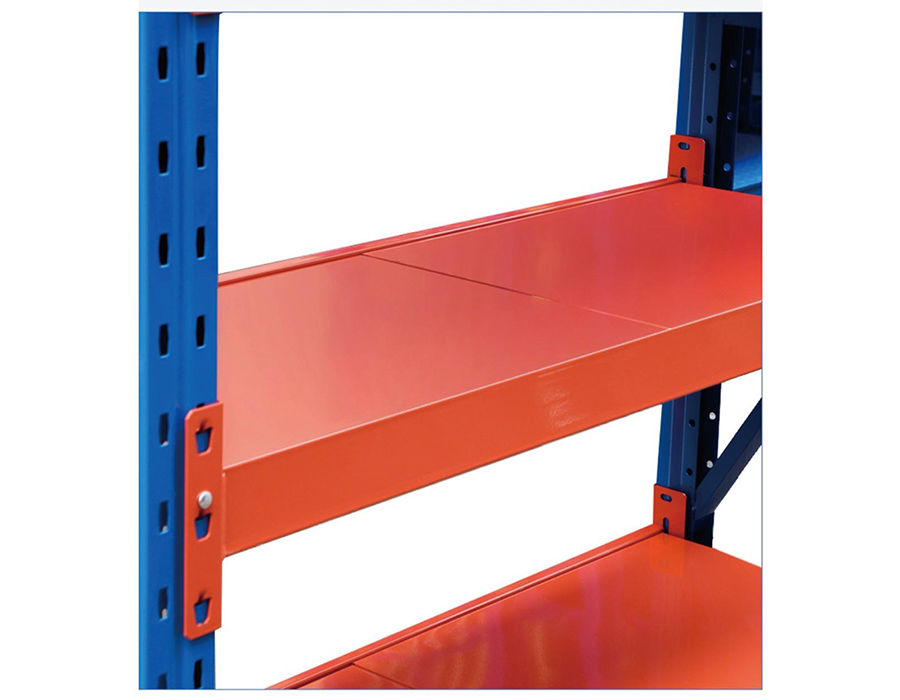

• Złącza zatrzaskowe/zaczepowe osadzają się w szczelinowych słupkach i można je ręcznie zmienić w ciągu kilku sekund. Oferują doskonałą elastyczność w dynamicznych środowiskach magazynowych, ale są bardziej podatne na siły unoszące, co oznacza, że ​​przypadkowe uderzenie od dołu w górę może spowodować przemieszczenie belki, jeśli głębokość zacisku jest mała.

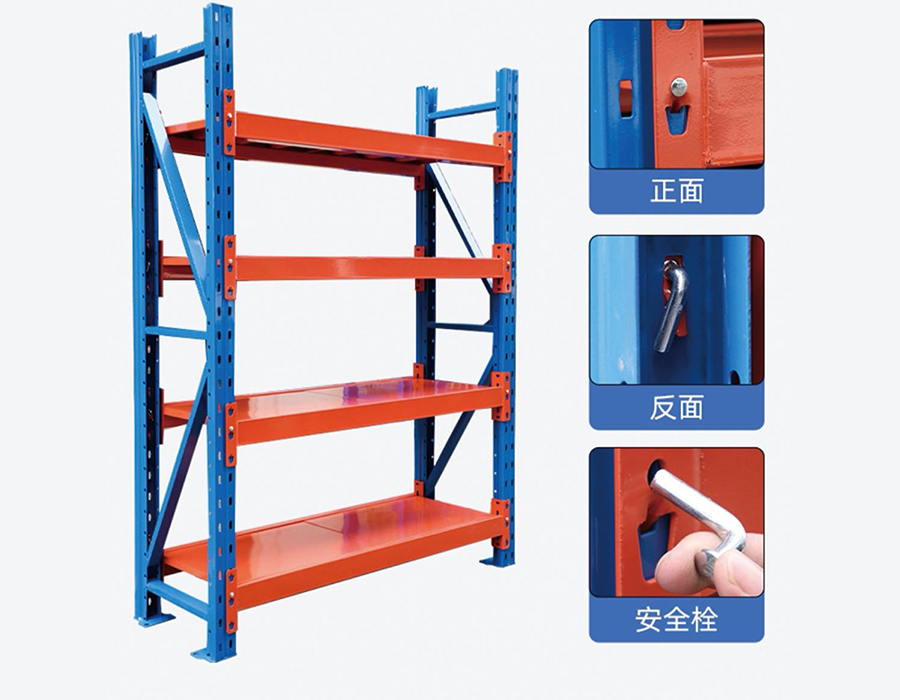

• Niektóre systemy hybrydowe wykorzystują zatrzaskowe połączenie główne z dodatkowym sworzniem zabezpieczającym, który zatrzaskuje się na miejscu po osadzeniu. Jest to coraz częściej standard w przypadku lekkich regałów przemysłowych stosowanych w zautomatyzowanych lub półautomatycznych magazynach, w których przemieszczenie belek byłoby katastrofalne.

Oceniając systemy, przed podjęciem decyzji o zakupie na podstawie wyłącznie ceny sprawdź głębokość zazębienia złącza i obecność dodatkowego mechanizmu mocowania.

Regulacja rozstawu kolumn i wysokości półki: czego nie mówi arkusz danych technicznych

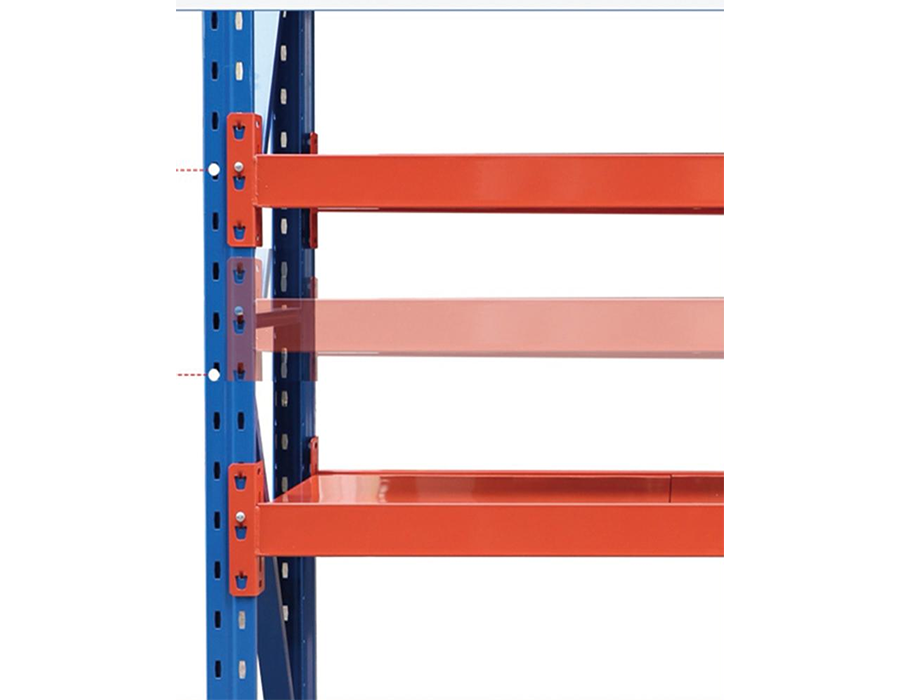

Większość produktów z regałami bezśrubowymi reklamuje „możliwość regulacji skoku 25 mm”, ale liczba ta mówi tylko część historii. Użyteczny zakres regulacji jest ograniczony odległością pomiędzy górą samej belki a spodem górnej półki — co w praktyce oznacza, że ​​ziarnistość podziałki ma największe znaczenie w środkowych strefach biegu, a nie na górze lub na dole, gdzie dominują stałe ograniczenia konstrukcyjne.

Praktycznym problemem pojawiającym się w magazynach o mieszanych jednostkach magazynowych jest „pułapka o połowie rozstawu”: gdy osoba kompletująca musi składować artykuły o wysokości 210 mm, ale dostępne odstępy wahają się od 200 mm do 225 mm, dodatkowe 25 mm martwej przestrzeni na półkę gromadzi się w 5-poziomowym systemie z 20 wnękami, co powoduje znaczną utratę użytecznej przestrzeni do przechowywania w pionie. Obiekty, które przeprowadzają odpowiedni audyt wysokości SKU przed instalacją regałów, rutynowo osiągają o 15–25% lepsze wykorzystanie przestrzeni pionowej w porównaniu z tymi, które korzystają z konfiguracji domyślnych.

Projektujemy nasze kolumny pionowe ze stałym rozstawem 50 mm w standardowych konfiguracjach, a klienci współpracujący z naszym zespołem technicznym nad dostosowywaniem projektu mogą zamówić kolumny o rozstawie 25 mm do środowisk magazynowych o różnej wysokości — szczegół, który szybko się zwraca w przypadku gęstego przechowywania.

Opcje obróbki powierzchni i ich różnice w wydajności w świecie rzeczywistym

Regały bezśrubowe są dostępne z kilkoma wykończeniami powierzchni, a wybór ma bezpośredni wpływ na żywotność, nośność (ze względu na grubość powłoki) i przydatność dla środowiska.

Częstym błędem jest wybieranie regałów ocynkowanych galwanicznie do obiektów, w których stosuje się procedury mycia podłogi lub znajdują się w pobliżu drzwi doków załadunkowych. Cienka warstwa cynku szybko nasyca się pod wpływem powtarzającej się wilgoci, a widoczna rdza pojawia się w ciągu 12–18 miesięcy, co często powoduje unieważnienie roszczeń gwarancyjnych w przypadku nieprzestrzegania specyfikacji dotyczących wilgotności. Standardowe linie produkcyjne Huijian nakładają powłokę proszkową epoksydową o grubości 60–80 µm jako podstawę, a opcje cynkowania ogniowego są dostępne dla klientów z branży przetwórstwa spożywczego, łańcucha chłodniczego lub logistyki przybrzeżnej.

Wymagania dotyczące kotew podłogowych dla regałów wolnostojących i przywieszanych do ściany bez śrub

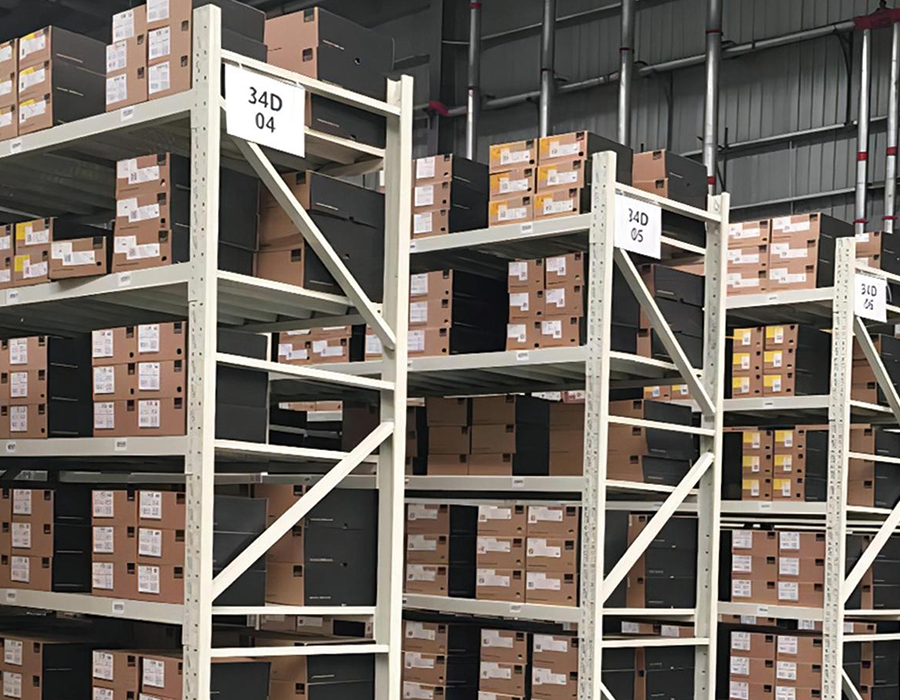

Przemysłowe, lekkie regały bezśrubowe jest często wdrażany jako wolnostojący ciąg bez kotwienia do podłogi — co jest zgodne z wymogami w wielu środowiskach niskiego ryzyka, ale w innych staje się problemem. Matryca decyzyjna jest bardziej zniuansowana niż zwykłe sprawdzenie, czy strefowanie sejsmiczne wymaga kotew.

Kiedy zakotwiczenie nie podlega negocjacjom

Regały o wysokości przekraczającej 2,4 m lub te, których stosunek wysokości do głębokości przekracza 6:1, są z natury podatne na przewracanie się pod obciążeniem mimośrodowym — taki scenariusz ma miejsce, gdy pracownicy kompletacji stale ładują jedną stronę regału najpierw drugą. Fizyka jest tutaj prosta: jednostka o wysokości 2,4 m i głębokości 400 mm ma moment przewracający, który może zostać przekroczony przez pojedynczy ładunek o masie 30 kg umieszczony na krawędzi górnej półki po jednej stronie.

Rozważania dotyczące krawatów ściennych

Kotwy ścienne stanowią powszechną alternatywę dla kotwienia w podłodze, gdy powierzchnia podłogi nie nadaje się do wiercenia (np. podniesione podłogi, powierzchnie pokryte membraną). Jednakże kotwy ścienne są skuteczne tylko wtedy, gdy sama ściana ma odpowiednią konstrukcję. Jednowarstwowa przegroda z płyty gipsowo-kartonowej nie jest prawidłowym punktem zakotwiczenia dla obciążonego ciągu regałów. Inżynierowie określający kotwy ścienne powinni sprawdzić konstrukcję ściany i zastosować odpowiednie kotwy szczelinowe lub śruby przelotowe, jeśli pozwala na to rozstaw kołków.

Stopki poziomujące podłogę i ich rola w przenoszeniu obciążenia

Wiele bezśrubowych stojaków półkowych jest standardowo wyposażonych w regulowane nóżki poziomujące. Oprócz wyrównywania nierównych podłóg, nóżki te odgrywają kluczową rolę w przenoszeniu obciążenia: rozkładają obciążenie punktowe kolumny na większą powierzchnię styku, zapobiegając koncentracji naprężeń na miękkich lub powlekanych powierzchniach podłogowych. W przypadku regałów na podłogach magazynowych pokrytych żywicą epoksydową, praktyczną wskazówką jest określenie stóp o minimalnej powierzchni płyty podstawy wynoszącej 50 cm², aby uniknąć uszkodzenia powłoki pod dużym obciążeniem.

Integracja akcesoriów: poza podstawowym regałem

Dobrze określony system regałów bezśrubowych rzadko składa się tylko ze słupków i płaskich pokładów. Ekosystem akcesoriów znacznie zwiększa użyteczność funkcjonalną i należy go oceniać na etapie wstępnej specyfikacji, a nie modernizować w późniejszym czasie — ponieważ kompatybilność gniazd pionowych różni się w zależności od producenta, a mieszanie marek często powoduje problemy z dopasowaniem.

• Przegrody i przegrody: Pionowe przegródki wpuszczane w pokłady półek umożliwiają poziomą segmentację zatoki na powierzchnie odbioru. W przypadku przechowywania małych części jest to bardziej efektywne wykorzystanie przestrzeni niż używanie oddzielnych pojemników. Sprawdź, czy przegroda jest przymocowana do belki czy do pokładu — przekładki mocowane do belki są bardziej stabilne, ale ograniczają zmianę położenia pomostu.
• Pokrycie z siatki drucianej: Alternatywą dla solidnych stalowych tarasów jest siatka druciana, która ogranicza gromadzenie się kurzu, umożliwia przepływ wody z tryskaczy (co jest ważne dla zgodności z przepisami przeciwpożarowymi) i poprawia widoczność przechowywanych przedmiotów. Nośność siatek drucianych jest zazwyczaj o 10–15% niższa niż w przypadku równoważnych solidnych pokładów o tej samej grubości.
• Uchwyty na etykiety i szyny na śmieci: Kanały na etykiety na przedniej krawędzi, które można przypiąć do krawędzi belki lub półki, ułatwiają etykietowanie SKU bez pozostałości kleju. W przypadku operacji przechodzących na skanowanie kodów kreskowych lub RFID przed masową instalacją sprawdź, czy głębokość uchwytu etykiety odpowiada wybranemu formatowi etykiety.
• Przekładki rzędowe i łączniki tylne: Konfiguracje dwurzędowe wykorzystujące wspólne słupki zwiększają efektywność zajmowanej powierzchni o około 30% w porównaniu z dwoma niezależnymi ciągami jednorzędowymi. Wspólny stojak musi być przystosowany do łącznego obciążenia obu rzędów – jest to specyfikacja, która jest często pomijana przy zmianie przeznaczenia istniejących regałów na układ dwurzędowy.

W firmie Huijian zapewniamy pełną dokumentację dotyczącą kompatybilności akcesoriów w ramach naszych linii produktów, dzięki czemu klienci mogą od samego początku planować zintegrowane konfiguracje, zamiast odkrywać ograniczenia dotyczące montażu podczas instalacji.

Normy ugięcia pokładu półki i sposób ich oceny

Ugięcie — wygięcie pionowe obciążonej belki półki lub panelu pokładu — to jeden z najbardziej wymownych wskaźników jakości regałów, choć rzadko jest ono wyraźnie ujawniane w specyfikacjach produktu. Branżowym standardem odniesienia dotyczącym dopuszczalnego ugięcia w regałach magazynowych jest L/180, gdzie L to rozpiętość w milimetrach. Dla rozpiętości 900 mm pozwala to na maksymalne ugięcie w punkcie środkowym wynoszące 5 mm przy pełnym obciążeniu znamionowym. Dla rozpiętości 1200 mm ten sam stosunek pozwala na 6,67 mm.

Dlaczego ma to znaczenie praktyczne? Nadmierne ugięcie powoduje kilka problemów kaskadowych: wyginające się pokłady półek wpychają przedmioty do środka, tworząc niestabilne warunki układania; w systemach wielopoziomowych ugięcie pod górną półką może spowodować ściśnięcie prześwitu pionowego poniżej wartości nominalnej; oraz powtarzane cykle załadunku i rozładunku na półce, która regularnie osiąga granicę ugięcia, przyspieszają zmęczenie metalu w punktach połączenia belki ze słupem. Oceniając oferty regałów, pytanie dostawców o sprawdzoną wartość ugięcia przy 100% obciążeniu znamionowym – a nie tylko o samym obciążeniu znamionowym – ujawnia znacznie więcej na temat rzeczywistej jakości niż samo porównanie cen.
